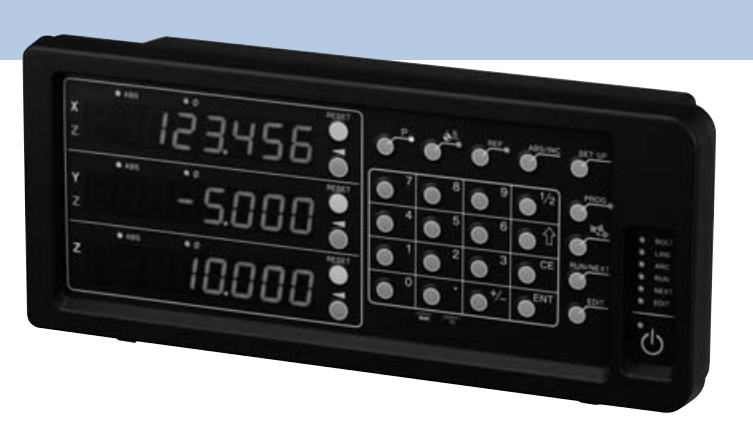

索尼Magnescale多功能磁柵數顯表LH70-1
產品說明：
磁柵數顯表LH70：LH70-1,LH70-2,LH70-3，分辨率隨連接傳感器變化，1,2,3
軸顯示。具有復位、預置、數據存儲、報警輸出、線性誤差補償?shù)裙δ?。?英制轉換，/相對位置檢測，預置位置功能，直徑顯示，角度顯示、弧度等分功能，切換功能，停電記憶，簡單計算。配合Magnescale磁柵尺，高度計使用。
銑床和車床上應用的高性能計數器:
1.計數器銑床和車床
2.顯示分辨率切換
3.機床誤差補償
4.數據存儲
5.復位/預置
6.檢測測量單元的參考點
7.程序功能
8.多基準點
9.縮放
10.銑削功能（螺栓孔圈/容易切割/線孔）
11.車床功能（工具協調/添加功能）
產品規格:
|
功能 |
LH70-1 |
LH70-2 |
LH70-3 |
|
顯示 |
顯示7位數和負數,顏色:紅棕色 |
||
|
可以連接的長度測量元件 |
SJ300系列(直接連接) GB-A,PL20B,DG-B(需要另購的變換用適配器) |
||
|
長度測量元件輸入分辨率 |
基本:0.1μm、0.5μm、1μm、5μm、10μm、1秒、10秒、1分、10分 擴展:可以追加100μm、50μm、25μm、20μm、2μm、0.05μm和1度 |
||
|
小顯示單位 |
長度測量元件輸入分辨率以上及其2倍顯示(角度顯示除外) |
||
|
輸入信號 |
A/B相信號、Z信號(和EIA-422相同) |
||
|
小輸入相位差 |
100ns |
||
|
量子化誤差 |
±1單位 |
||
|
警告顯示 |
未連接長度測量元件、超速、超過顯示單位、電源切斷、保存數據出錯 |
||
|
預設 |
可保存/調用3種類型的數值 |
||
|
原點檢測功能 |
檢測長度測量元件的原點,可再現基準點(連接附設原點的長度測量元件時) |
||
|
數據保存 |
保存關閉電源時的顯示值和各種設定值 |
||
|
線型補償 |
對長度測量元件的計數值進行一定量的補償. 補償量 正常: ±600μm/米(擴展: ±1000μm/米) |
||
|
休眠 |
在一段時間內沒有操作時,關閉顯示.(時間可以設定) |
||
|
電源 |
DC 12V額定0.75A 1A AC 100V～240V ±10%(使用另購的AC(交流)適配器時) |
||
|
耗電量 |
32VA(連接AC(交流)電源時) |
||
|
工作溫度范圍 |
0～40℃(無結露) |
||
|
保存溫度范圍 |
-20～+60℃(無結露) |
||
|
質量 |
大約1.5公斤 |
||
選擇通用用途或銑床功能時(在基本設定的機床類型選擇模式設定)
|
功能 |
LH70-1 |
LH70-2 |
LH70-3 |
|
顯示軸 |
1軸 |
2軸 |
3軸 |
|
多基準點 |
10 |
||
|
螺栓孔圓周 |
— |
顯示用于在所的直徑的圓周上等間距開孔的坐標 |
|
|
簡易R加工 |
— |
顯示簡易R加工點的坐標 |
|
選擇銑床功能時(在基本設定的機床類型選擇模式設定)
|
功能 |
LH70-3 |
|
顯示軸 |
顯示2軸(輸入2軸或3軸) |
|
刀具偏移 |
12 |
|
長度測量元件輸入加法 |
可合計兩個軸數值 |
|
顯示固定 |
可固定顯示值,輸入刀具坐標 |
