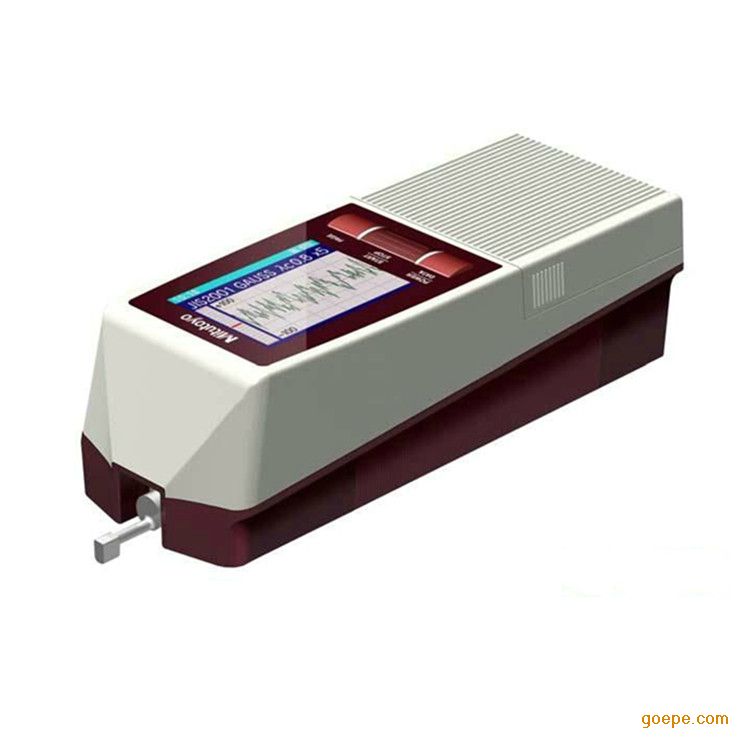

三豐便攜式粗糙度儀SJ-210
型號：三豐便攜式粗糙度儀SJ-210
產品時間：2016/7/30 18:58:49
簡要描述：
蘇州量子儀器有限公司銷售三豐便攜式表面粗糙度測量儀SJ-210廠家,為您提供價格解決方案,我們有日本Mitutoyo三豐便攜式表面粗糙度測量儀SJ-210各種型號、資料、使用說明PDF文檔,采購日本Mitutoyo三豐便攜式表面粗糙度測量儀SJ-210盡在蘇州量子儀器有限公司

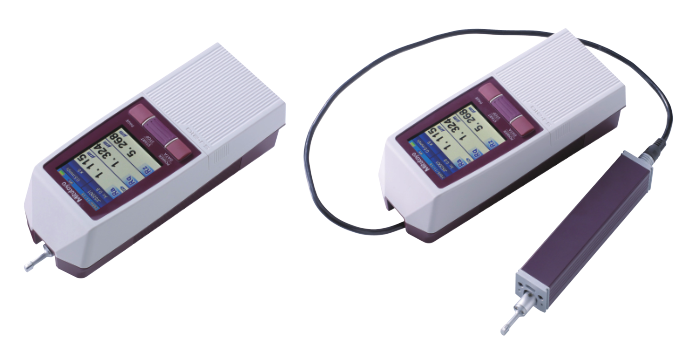

三豐便攜式粗糙度儀SJ-210
參數規格:
|
型號 |
標準驅動器型 |
退避驅動器型 |
橫向驅動器型 |
||||||
|
|
SJ-210
( 0.75mN 型 ) |
SJ-210
(4mN型) |
SJ-210
( 0.75mN 型 ) |
SJ-210
(4mN型) |
SJ-210
( 0.75mN 型 ) |
SJ-210
(4mN型) |
|||
|
貨號 |
178-560-01 |
178-560-02 |
178-562-01 |
178-562-02 |
178-564-01 |
178-564-02 |
|||
|
測量范圍 |
X 軸 |
16.0 mm |
5.6 mm |
||||||
|
檢出器 |
范圍 |
360 µm ( -200 µm - +160 µm ) |
|||||||
|
范圍 /
分辨力 |
360 µm / 0.02 µm, 100 µm / 0.006 µm, 25 µm / 0.002 µm |
||||||||
|
測量速度 |
測量 : 0.25mm/s, 0.5mm/s, 0.75mm/s 返回 : 1mm/s |
||||||||
|
測力 / 觸針形狀 |
取決于貨號 : 0.75mN/60º, 2µmR ( 代碼號末尾 "-01" )
4mN/90º, 5µmR ( 代碼號末尾 "-02" ) |
||||||||
|
導頭壓力 |
400mN 以下 |
||||||||
|
適用標準 |
JIS1982/ JIS1994/ JIS2001/ ISO1997/ ANSI/ VDA |
||||||||
|
評價輪廓 |
原始輪廓 , 粗糙度曲線 , DF 曲線 , 粗糙度 motif 曲線 |
||||||||
|
評價參數 |
Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rz1max, S, HSC, RzJIS, Rppi, R ? a, R ? q,
Rlr, Rmr, Rmr ( c ) , R δ c, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, Rpm, tp, Htp, R, Rx, AR, 支持用戶定義 |
||||||||
|
分析圖表 |
支持曲線／振幅分布曲線 |
||||||||
|
濾波 |
高斯 , 2CR75, PC75 |
||||||||
|
截至波長 |
λ c |
0.08, 0.25, 0.8, 2.5 mm |
|||||||
|
λ s* 5 |
2.5, 8 µm |
||||||||
|
取樣長度 |
0.08, 0.25, 0.8, 2.5 mm |
||||||||
|
取樣數 |
×1,×2,×3,×4,×5,×6,×7,×8,×9,×10,
任意長度 ( 0.3 to16.0mm: 0.01mm 間隔 ) |
×1,×2,×3,×4,×5,×6,×7,×8,×9,×10,
任意長度 ( 0.3 to 5.6mm: 0.01mm 間隔 ) |
|||||||
|
LCD 尺寸規格 |
36.7×48.9 mm |
||||||||
|
顯示語言 |
16 國語言 ( 日語 , 英語 , 德語 , 法語 , 意大利語 , 西班牙語 , 葡萄牙語 , 荷蘭語 , 波蘭語 , 匈牙利語 , 瑞典 , 捷克語 , 繁體中文 , 簡體中文 , 韓國 , 土耳其 ) |
||||||||
|
計算結果顯示 |
垂直顯示 : 1 段 /3 段 / 放大
水平顯示 : 1 段 /4 段 / 放大 ( 水平顯示可左右切換 ) |
||||||||
|
打印功能 * 1 |
測量條件 / 計算結果 / 每個取樣長度的計算結果 / 評價曲線 / 負荷曲線 /振幅分布曲線 / 環境設置項目 |
||||||||
|
外部 I/O 功能 |
USB I/F, 數顯輸出 , 打印機輸出 , RS-232C I/F, 腳踏開關 I/F |
||||||||
|
功能 |
用戶自定義 |
期望獲得的參數可以挑選出來，用于計算和顯示 |
|||||||
|
GO/NG 判讀 * 2 |
值 , 16% 值 , 標準偏差 |
||||||||
|
存儲測量條件 |
關閉電源時保存條件 |
||||||||
|
存儲 |
內置存儲器: 測量條件 ( 10 件 )
存儲卡(選件) : 測量條件 500 件, 測量曲線10000 件, 顯示圖像文本文件 500件,( 測量條件/ 測量輪廓/ 評價輪廓/ 負荷曲線/ 振幅分布曲線) |
||||||||
|
校準 |
輸入數值自動校準 / 多次測量 ( 5 次 ) 取平均值校準方式 |
||||||||
|
省電功能 |
自動休眠功能 ( 可設置在 10-600 秒 ) * 3 |
||||||||
|
電源 |
內置電池 ( Ni-MH 可充電電池 ) / AC 適配器
充電時間: 大約4 小時(根據環境溫度可能有變動)
電池壽命: 大約1000 次測量(根據使用條件/ 環境會有微小差異) |
||||||||
|
外形尺寸
( W×D×H) |
演算顯示部 |
52.1×65.8×160 mm ( 滑動蓋關閉 , 檢出器不安裝) |
|||||||
|
驅動部 |
115×23×26 mm ( 包含檢出器) |
||||||||
|
重量 |
大約 500 g ( 顯示部 , 驅動部 , 標準檢出器 ) |
||||||||
|
標準附件 |
12BAA303 連接電纜 * 4
178-601
粗糙度標準片
12BAK699 攜帶皮套
12BAK700 校準臺
顯示器保護膜
AC 適配器 , 操作手冊
速查手冊 , 保證書 |
12BAA303 連接電纜 * 4
178-605 粗糙度標準片
12AAE643 點接觸適配器
12AAE644 V- 型適配器
12BAK699 攜帶皮套
12BAK700 校準臺
顯示器保護膜 , AC 適配器 , 操作手冊，速查手冊 , 保證書 |
|||||||
*1: 請準備SJ-210用的專用打印機(貨號: 178-421, 選件) ，詳細信息參見L-6頁。
*2: 在ANSI標準中只能選擇平均值。VDA標準中只能選擇值和平均值。
*3: 使用AC適配器時無效。自動休眠功能可設置為關閉狀態。
*4: 用于連接顯示部和驅動部
*5: 選擇JIS 1982 規格時無效。
為了表示所適用的交流電壓，特添加以下后綴(例如178-560-01A ) 。
A用于120V, C用于100V, D用于230V, E用于230V (用于UK) , DC用于220V (用于中國) , K用于220V (用于韓國)
