日本三豐Mitutoyo杠桿千分尺510-124
型號：510-124
產品時間：2016/8/4 14:40:41
簡要描述：

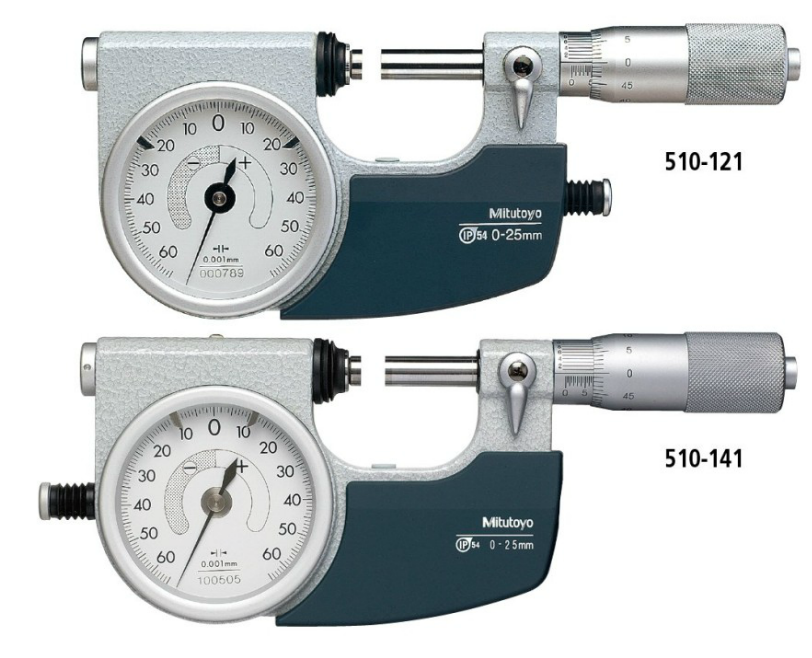

日本三豐Mitutoyo杠桿千分尺510-141/510-121/510-122/510-123/510-124
日本三豐Mitutoyo杠桿千分尺510-124
特點
• 指示表配合活動測砧可用于圓度測量和平行度測量，使用三針測量法可測量密螺紋中徑。
• 帶有一套基準桿(不包括0-25mm/0-1' 型)。
• 防護等級 : 達到 IP54 防護標準。
技術參數
軸進給誤差: 3μm/.00015'
指示表示值誤差: 1μm/.00005'
指示表示值變化: 0.4μm/.00002'
分度值: 0.001mm 或 .0001'
表盤分度值: 0.001mm 或 .00005'
平面度: 0.3μm/.000012'
平行度: 測量范圍小于 50mm/2' 型為0.6μm/.000024'
測量范圍大于 50mm/2' 型為1μm/.00004'
測力: 5 - 10N (500 - 1000gf)
測量面: 硬質合金
性能參數
公制型
選件
04AZA124: ø16mm 工件定位柱(不適于測量范圍25mm 型)
04AZA125: ø14mm 工件定位柱
04AZA126: ø14mm 工件定位柱
| a | b | |
| 04AZA124 | ø16 | 23 |
| 04AZA125 | ø14 | 20.5 |
| 04AZA126 | ø14 | 15 |
性能參數
公制型
| 測量范圍 | 貨號 | 指示范圍 |
| 0 - 25mm | 510-141/510-121* | ±0.060mm |
| 25 - 50mm | 510-122 | ±0.060mm |
| 50 - 75mm | 510-123 | ±0.060mm |
| 75 - 100mm | 510-124 | ±0.060mm |
* 活動測砧鈕位于右側
尺寸
| 測量范圍 | L | d |
| 0 - 25mm | 31.5 | 25 |
| 25 - 50mm | 56.5 | 38 |
| 50 - 75mm | 81.5 | 50 |
| 75 - 100mm | 106.5 | 63 |
