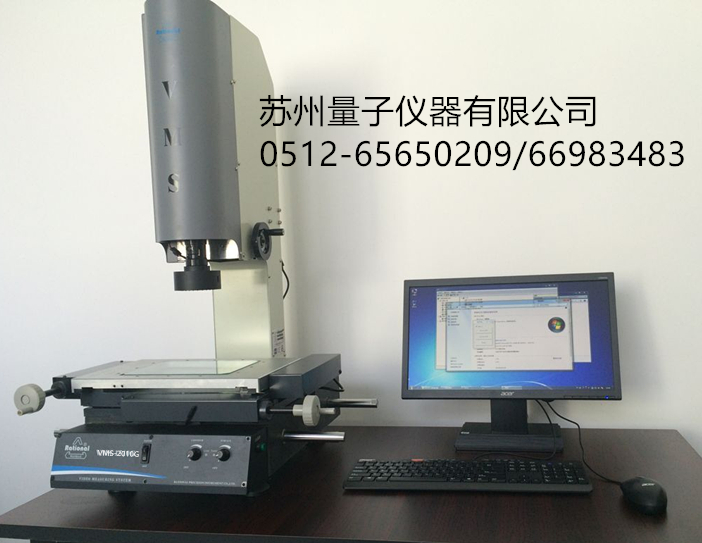

VMS-2010G,G型(標準型)影像儀
產品介紹
|
G型(標準型)影像儀系列 |
|||||||
|
產品用途 |
|||||||
|
影像測量儀適用于以二維坐標測量為目的的應用領域，廣泛應用于在機械、電子、儀表、塑膠等行業。 |
|||||||
|
產品特點 |
|||||||
|
影像測量儀具有多種數劇處理、顯示、輸入、輸出功能，特別是工件擺正功能非常實用；儀器備有RS-232接口，與電腦連接后，采用專門測量軟件QIM1008可對測繪圖形進行處理及輸出。用戶可根據各自的需要選配打印機和不同的測量與瞄準系統。 |
|||||||
|
技術規格參數 |
|||||||
|
儀器型號 |
VMS-2010G |
||||||
|
工作臺 |
金屬臺尺寸 |
404*228 |
|||||
|
玻璃臺尺寸 |
260*160 |
||||||
|
運動行程 |
200*100 |
||||||
|
儀器重量 |
110 |
||||||
|
外形尺寸(長*寬*高)mm |
540*560*850 |
||||||
|
Z軸升降行程 |
200 (特殊訂購達400) |
||||||
|
X、Y、Z數顯分辨力 |
0.5μm |
||||||
|
X、Y坐標示值誤差 |
(2.5+L/100) μm (L為被測長度，單位：mm) |
||||||
|
影 |
攝像機 |
彩色1/3〞CCD攝像機 |
|||||
|
視頻總倍率 |
33X--195X |
||||||
|
變倍物鏡倍率 |
0.7X--4.5X |
||||||
|
物方視場 |
8.1mm--1.3mm (物方視場為對角線的長度) |
||||||
|
表面光源與透射光源均用LED，亮度可調 |
|||||||
|
電 源 |
AC 100-240V 50/60Hz |
||||||
|
功 率 |
50 W (不包含電腦) |
||||||
|
儀器配件 |
|||||||
|
儀器配件 |
1X鏡筒(標配) |
0.5X鏡筒(選配) |
工作距離 |
||||
|
變倍鏡頭 |
0.7X~4.5X |
0.7X~4.5X |
mm |
||||
|
附加鏡 |
視頻倍率 |
物方視場 |
視頻倍率 |
物方視場 |
|
||
|
0.5X (選配) |
16.5X--97.5X |
16.2--2.6 |
8.3X--48.5X |
32.4--5.2 |
189 |
||
|
1X (標配) |
33X--195X |
8.1--1.3 |
16.5X--97.5X |
16.2--2.6 |
108 |
||
|
2X (選配) |
66X--390X |
4--0.7 |
33X--195X |
8.1--1.3 |
38 |
||
|
建議放置臺：載重需要 ≥350kg 尺寸(長*寬*高)：1000*600*500(mm) 注：物方視場為對角線的角度 |
|||||||
