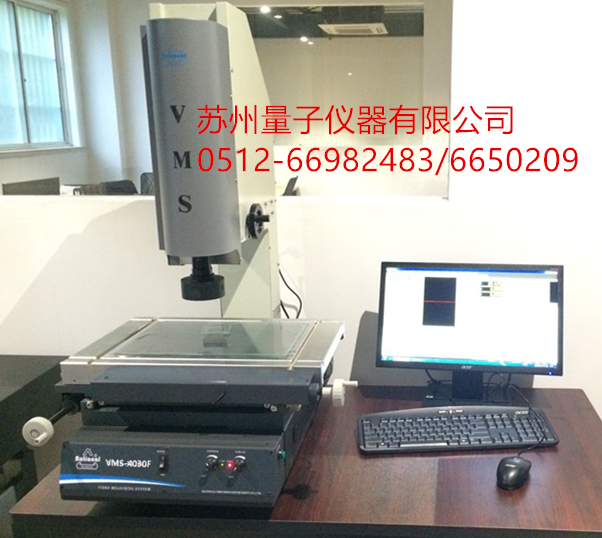

VMS-4030F,F型(增強型)影像儀
型號：VMS-4030F
產品時間：2016/8/4 17:34:40
簡要描述：
VMS-4030F,F型(增強型)影像儀 VMS-2010F VMS-2010G VMS-2515F VMS-2515G VMS-3020F VMS-3020G VMS-4030F VMS-4030G VMS-5030F VMSⅡ-2015 VMM-2515C VMSⅡ-2515 VMM-3020C VMSⅡ-3020 VMM-4030C VMSⅡ-3525 VMS-0705S
VMS-4030F,F型(增強型)影像儀
產品介紹
VMS-4030F,F型(增強型)影像儀
產品用途
VMS-4030F增強型影像測量?jī)x適用于以二維坐標測量為目的的應用領域，廣泛應用于在機械、電子、儀表、塑膠等行業。
VMS-4030F特點
● 多種形式光源，保證滿足多樣性測量需求
● 腳踏開關與軟件配合，操作更簡便
技術規格參數
儀器型號
VMS-4030F
工作臺
金屬臺尺寸
606*466
玻璃臺尺寸
450*350
運動行程序
400*300
儀器重量
240
外形尺寸(長*寬*高)mm
970*670*940
Z軸升降行程
200(特殊訂購400)
X、Y、Z數顯分辨力
0.5μm
X、Y坐標示值誤差
(2.5+L/100)μm(L為被測長度，單位：mm)
影
攝像機
1/2〞彩色CCD攝像機
變倍鏡頭
變倍鏡頭/帶同軸光變倍鏡頭(二選一)
變倍物鏡倍率
0.7X--4.5X
視頻倍率
23.5X---148X
物方視場
11.1mm--1.7mm (物方視場為對角線的長度)
表面光源與透射光源均用LED，亮度可調
電 源
AC110V-----220V 50/60Hz
功 率
50 W (不包含電腦)
儀器配件
儀器配件
1X鏡筒(標配)
0.5X鏡筒(選配)
工作距離
變倍鏡頭
0.7X~4.5X
0.7X~4.5X
mm
附加鏡
視頻倍率
物方視場(mm)
視頻倍率
物方視場(mm)
0.5X(選配)
11.8X--74X
22--3.4
5.9X--37X
44--6.8
175
1X(標配)
23.5X--148X
8.1--1.3
16.5X--97.5X
16.2--2.6
92
2X(選配)
47X--296X
5.5--0.9
23.5X--148X
11.1--1.7
36
建議放置臺：載重需要 ≥350kg；尺寸(長*寬*高)：1000*600*500(mm)
注：物方視場為對角線長度；參數為標配，非標配詢問客服
● 軟件輔助調光，便于使用者知道光柵否過度飽和
● 激光指示器技術方便對焦和定位
● 可實現高度輔助測量
● 采用T型槽工作臺，方便各種夾治具的安裝，不受限制(VMS-1510F機型除外)
● 光柵尺分辨力為0.5μm
● 可選配：十字線、DC3000數顯表、同軸光鏡頭、智能倍率識別鏡頭、電腦
像
系
統
