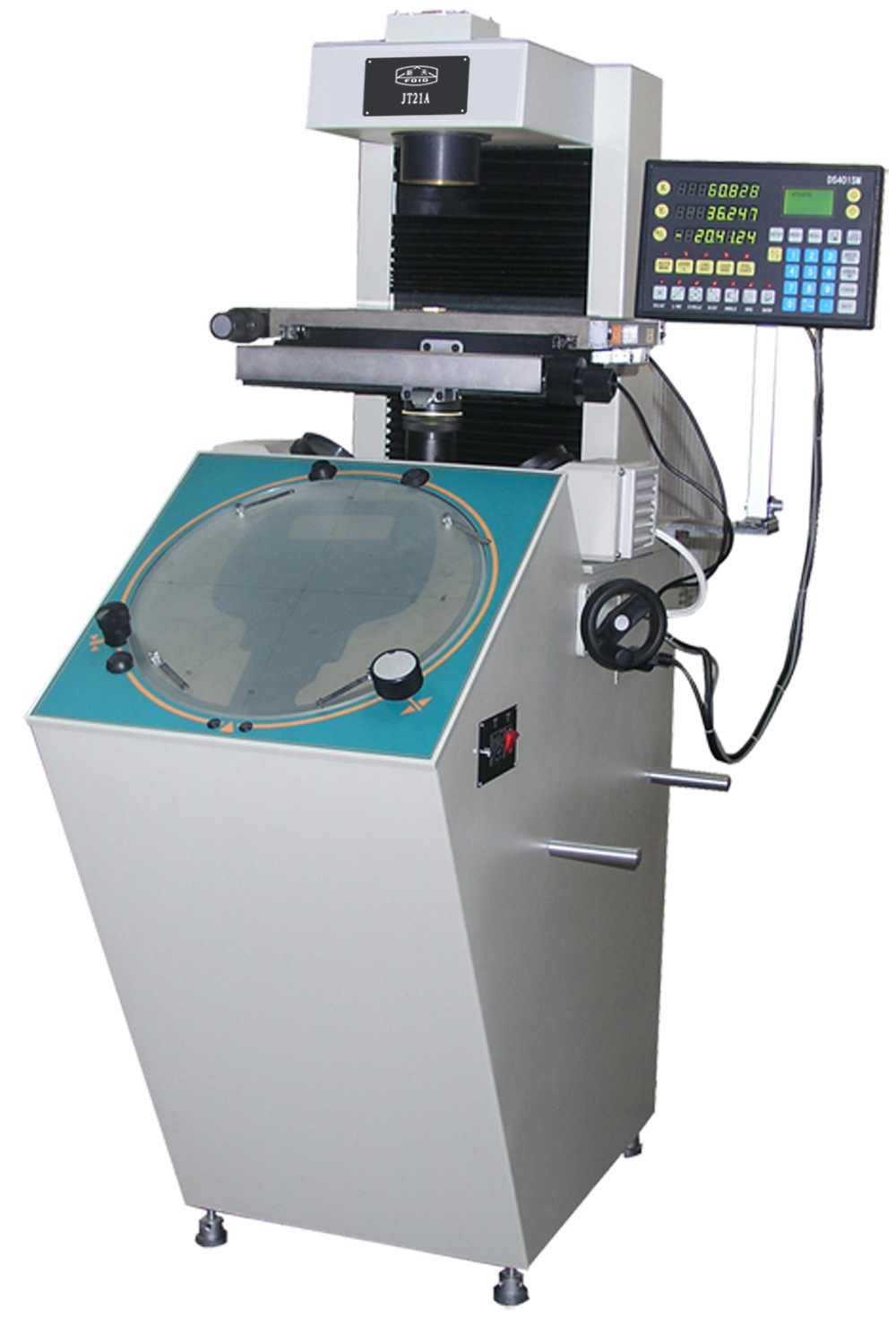

JT21A φ350mm落地?cái)?shù)字式投影儀

型號：JT21A

產品時間：2016/8/5 13:14:40

簡要描述：

JT21A φ350mm落地?cái)?shù)字式投影儀 JT12A-B JT12B3 JT20 JT20A JT300 JT24 JT25 JT14A JT14B JT21A JT26 JT27 JT3-D JT3-C JT35E JT36 JT15A JT35B JT15B JT15E JT35A JT7A JT7B JT7E

產品咨詢在線客服

JT21A φ350mm落地?cái)?shù)字式投影儀

JT21A φ350mm落地?cái)?shù)字式投影儀--應用領域：投影儀是一種利用光學原理，將放置在工作臺上的被測件，通過具有準確放大率的物鏡放大成像于投影屏上，檢測人員根據投影屏上被放大后的工件圖像進行各種測量工作的計量?jī)x器。投影儀是集光、機、電、算一體化的密儀器，應用領域非常廣泛。
典型測量對象有：在汽車制造業，檢測各種傳動軸、支承軸、電機軸承、內部鍛造品、閥門、剎車片、管狀零件、轉向器、油嘴等工件的尺寸；在電子行業，檢測各種電子連接器、電路板、手機外殼、手機按鍵、視頻頭、排插座、燈源等零件輪廓和孔位尺寸；在塑料橡膠業，檢測各種橡膠圈、橡膠棒、橡膠輥等塑料制品的參數；在機械制造業，檢測各種螺紋、螺絲、電機葉片、齒輪、機床刀具等產品的各種形狀尺寸；在鐘表行業，檢測各種表內軸承、齒輪、機芯、指針等零件的尺寸和外形輪廓。在航空航天業，檢測各種飛機葉輪、葉片、電控工件、發動機軸承等輪廓尺寸。

JT21A φ350mm落地數字式投影儀--特點：

儀器外形美觀，結構緊湊，操作方便。
光源采用高亮度、長壽命鹵鎢燈，成像清晰，照明均勻。
透射照明亮度分高低兩檔可調，適應于不同測量要求。
根據被測工件的尺寸，提供三種不同行程的工作臺可選。
采用投影箱升降結構，Z向調焦行程大。
聚光鏡手動可調，對應不同的放大倍率可作相應的調節。
塔式轉盤同時帶三個物鏡，變換倍率方便，定位。
帶RS232接口，可配功能強大的二坐標測量軟件。

投影屏

投影屏尺寸：φ350mm

旋轉范圍：0°~ 360°

旋轉角度顯示當量：1′

旋轉角度準確度：4′

JT21A φ350mm落地?cái)?shù)字式投影儀--工作臺

臺面尺寸	380×230
測量范圍	200×100
調焦范圍	0～100
分辨率	0.001
儀器準確度	3+L/75μm（其中L為測量長度，單位：mm）
工作臺承重	5
