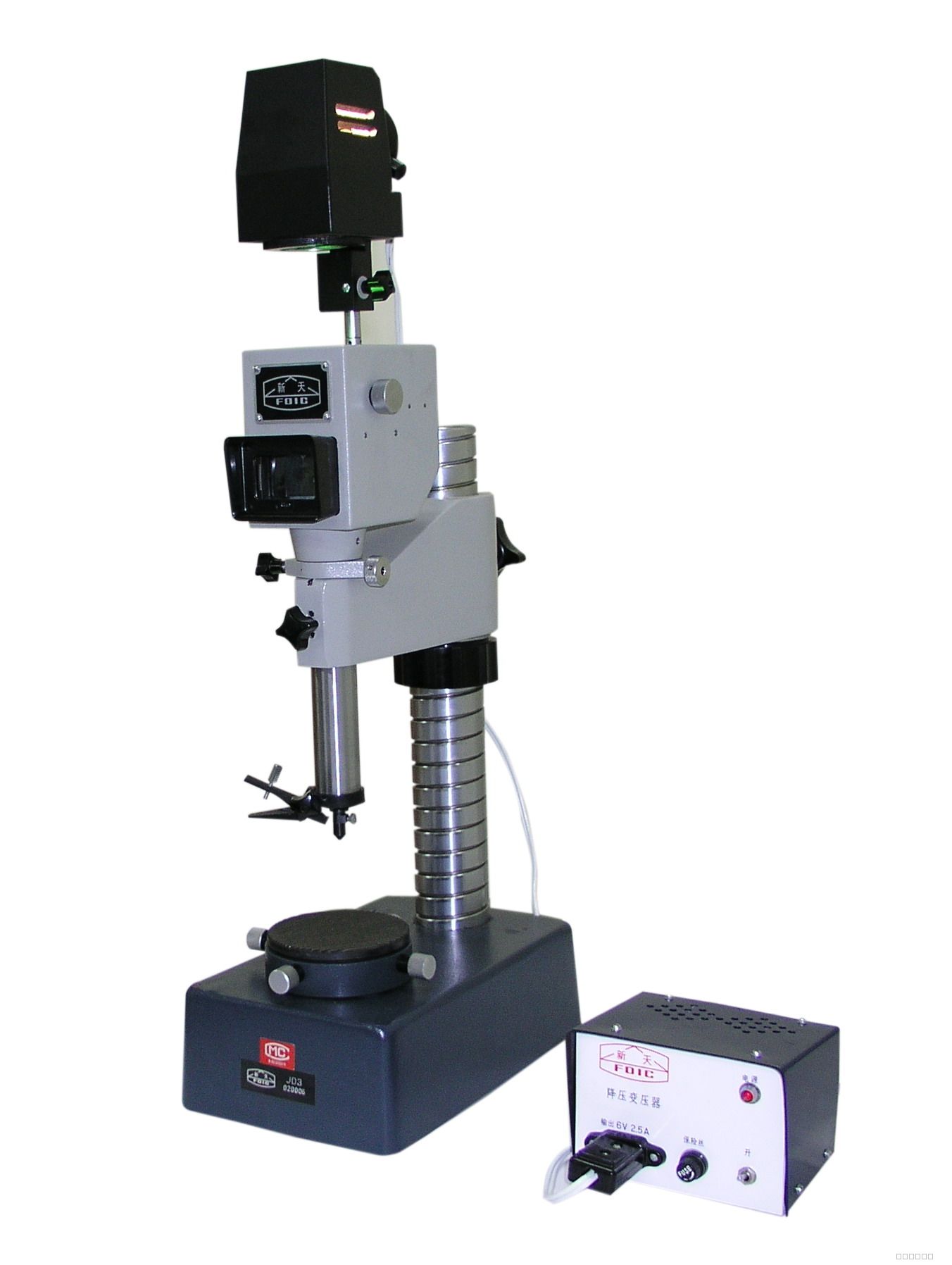

投影式光學計JD3，測量范圍：0-180mm
產品特點
采用臘屏新技術，附加讀數放大鏡，視場亮度勻稱，像質清晰；
儀器測量度高，數據穩定可靠，對于小尺寸密零件的檢測方便快捷；
儀器結構設計緊湊，外形尺寸小巧，便于運輸；
一機兩用，將投影光學計鏡管取下裝在機床上，可直接控制加工尺寸。
產品用途
投影立式光學計是一種密光學機械端度計量儀器。儀器利用標準量塊與被測件相比較的方法來測量零件的外形尺寸，是工廠計量室、車間檢定站或制造量具、工具與密零件車間常用的密儀器之一。
典型測量對象：檢定量塊、柱形量規、樣板工件的厚度、外螺紋的中徑、圓柱形和球形工件的直徑。
技術參數
測量范圍： 0～180mm
工作臺
圓形平面工作臺（直徑）： φ88mm
圓形帶筋工作臺（直徑）： φ88mm
方形帶筋工作臺： 142×130
工作臺測軸與測帽配合的外徑尺寸： φ6g6
小三點工作臺平行度允差： 0.0015mm
示值誤差：
60μm范圍內 ±0.20μm
超過60μm范圍為 ±0.25μm
示值穩定性： 0.1μm
投影光學計管
分劃板分度值： 0.001mm
分劃板分度范圍： ±0.1mm
測量力（N）： 2±0.2
零位調節范圍： 20格
測量桿的自由升降距離： 0.5mm
投影光學計管外徑配合尺寸： φ28h6
測量桿與測帽配合的外徑尺寸： φ6g6
環境要求
室溫：20℃±3℃
相對濕度：≤60%
儀器重量： 21kg
儀器外形尺寸： 340×160×750
(產品照片僅供參考；本公司保留對產品進行改進提高的權利，屆時恕不另行通知客戶；本產品配置以裝箱清單為準。)
