JD20投影立式光學計

型號：JD20

產品時間：2016/8/11 17:52:22

簡要描述：

JD20投影立式光學計 JD3 JD3A JD20 JD20B JD22A JD25-D JD25-C JD25-H JD36 JD36-H JD9A JD21 JD10A JDS1000 JDS2000 JDS3000 JDS6000 JDJ1000 JDJ2000 JDJ3000 JDQ1000 JDQ2000 JDQ3000 JDQ6000 JD51 JSG2 JX20

產品咨詢在線客服

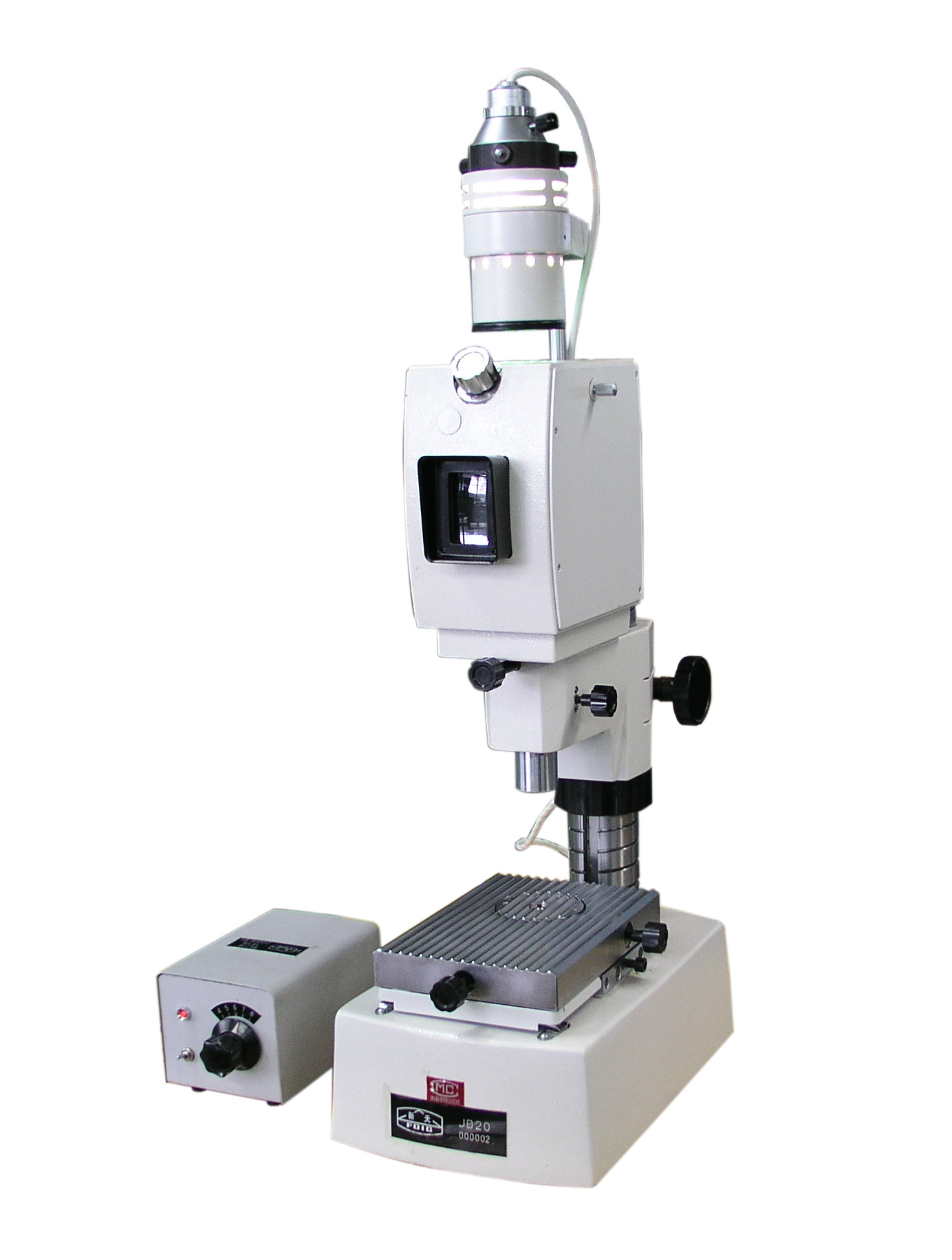

JD20投影立式光學計

一．儀器特點：

1、采用臘屏新技術，附加讀數放大鏡、視場亮度勻稱，像質清晰。

2、儀器度高，測量數據穩定可靠，對于小尺寸密零件的檢驗方便快捷。

3、采用光學投影讀數方法。

4、儀器結構設計緊湊，外形尺寸小巧，便于運輸

二、儀器用途：

投影光學計是密光學機械長度計量儀器。它是利用標準量塊與被測件相比較的方法來測量零件外形的微差尺寸，是工廠計量室、車間檢定站或制造量具、工具與密零件車間常用的密儀器之一。

它可以檢定量塊以及高度的柱形量塊，對于圓柱形、球形等工件的直徑或樣板工件的厚度以及外螺紋的中徑均能作比較。

三、規格參數：

1、測量范圍： 0~180mm

2、工作臺

七筋工作臺：用于檢定厚量塊和工件

球筋工作臺：用于檢定薄量塊和工件

光面工作臺：用于測量球體直徑

量塊移動架：用于承放和移動標準和被檢量塊

3、儀器的準確度：

(0.05+ΔL/400) μm 其中ΔL — 比較測量時的量程(μm)

4、儀器的示值穩定性： 0.02μm

5、投影光學計鏡管的主要規格：

分劃板分劃值： 0.0002mm

分劃板分劃范圍： ±0.02mm

測量力（N）： 1.20N±0.2N

分劃線像的微調范圍：±5個分度

每個分劃的視見寬度：1.7 mm

投影光學計鏡管外徑配合尺寸： φ6H7

測量桿與測帽配合的外徑尺寸： φ6g6

6、儀器的外形尺寸：320×230×820mm

7、儀器重量（KG）： 30kg

8、環境要求：

室溫：20℃±3℃ 相對濕度：≤60%

(產品照片僅供參考；本公司保留對產品進行改進提高的權利，屆時恕不另行通知客戶；本產品配置以裝箱清單為準。)

四、附件（含標配件及選購件）：

序號	名稱	單位	數量	備注
1	主體箱有立柱和三只防震腳 A、B、C三只木箱	件	1
2	測量頭	件	1
3	輔助工作臺	件	1
4	平面工作臺	件	1
5	隔熱屏	件	1
6	照明燈（其中有一根電線）	件	1
7	調壓變壓器	件	1
8	測帽提升器	件	1
9	七筋工作臺	件	1
10	球筋工作臺	件	1
11	高量塊移動架	件	1
12	低量塊移動架	件	1
13	平面平行平晶	件	1
14	球筋工作臺調整扳手	件	1
15	工作臺裝卸螺釘	件	2
16	R20球面測帽	只	2
17	φ2平面測帽	只	2
18	φ8平面測帽	只	1
19	1.5×8刃形測帽	只	1
20	1×2刃形測帽	只	1
21	6V15W燈泡（螺口）	只	4
22	產品使用說明書	份	1
23	產品出廠合格證	份	1
24	裝箱單	份	1
