JD25-D數字式測長儀

型號：JD25-D

產品時間：2016/8/11 18:27:42

簡要描述：

新天數字式測長儀JD25-D JD3 JD3A JD20 JD20B JD22A JD25-D JD25-C JD25-H JD36 JD36-H JD9A JD21 JD10A JDS1000 JDS2000 JDS3000 JDS6000 JDJ1000 JDJ2000 JDJ3000 JDQ1000 JDQ2000 JDQ3000 JDQ6000 JD51 JSG2 JX20

產品咨詢在線客服

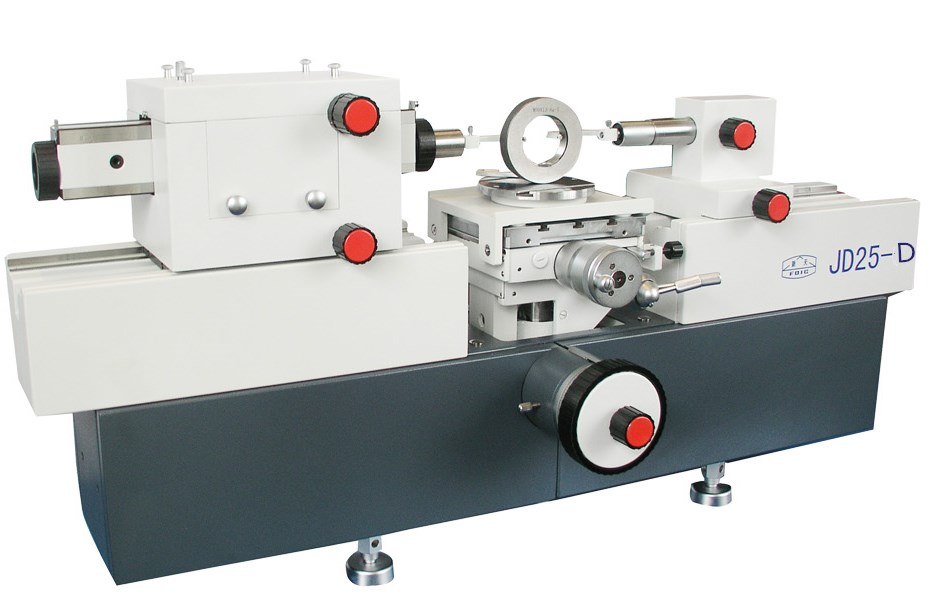

新天數字式測長儀JD25-D

產品特點

◆基座選用鑄鐵，經長期自然時效處理，穩定性好；
◆測量主軸采用優化方形設計，確保測量時運動性能的穩定性；
◆擁有多種功能強大的附件可選，能滿足不同測量要求；
◆光柵照明系統采用低電壓、小電流、體積小、壽命長的紅外發光器件做光源；
◆儀器采用了高密的測量系統，符合阿貝原理，測量度高；
◆JD25-D：配數顯箱；
◆JD 25-H:采用進口光柵系統，度高，穩可靠。

產品用途

測長儀是一種用于測量和相對測量的長度計量?jī)x器，廣泛應用于機械制造業、工具、量具制造業及儀器儀表制造業等企業的計量室和各級計量鑒定部門。

主要測量對象包括：
光滑圓柱形零件，如軸、孔、塞規、環規等；
內螺紋、外螺紋的中徑，如螺紋塞規、螺紋環規等；
帶平行平面的零件，如卡規、量棒、較低等級的量塊等。

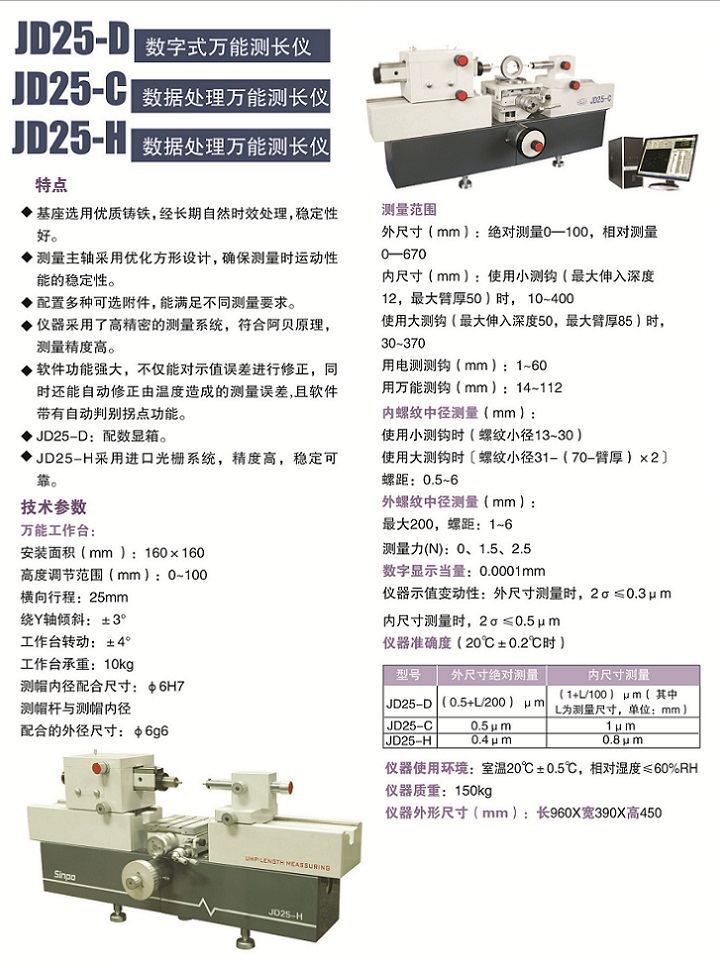

新天數字式測長儀JD25-D

工作臺
安裝面積（mm²）：160×160
高度調節范圍：0～100
橫向行程：25mm
繞Y軸傾斜：±3°
工作臺轉動：±4°
允許荷重：10kg
測帽內徑配合尺寸：φ6H7
測帽桿與測帽內徑
配合的外徑尺寸：φ6g6

測量范圍
外尺寸：測量0—100 相對測量0—670
內尺寸：使用小測鉤（***大伸入深度12，***大臂厚50）時，10～400
使用大測鉤（***大伸入深度50，***大臂厚85）時，30～370
用電測測鉤：1～60
用測鉤：14～112
內螺紋中徑測量：使用小測鉤時（螺紋小徑13～30）
使用大測鉤時〔螺紋小徑31-（70-臂厚）×2〕
螺距：0.5～6
外螺紋中徑測量：***大200，螺距：1～6
測量力(N)：0、1.5、2.5
數字顯示當量：0.0001mm
儀器示值變動性：外尺寸測量時，2σ≤0.3μm
內尺寸測量時，2σ≤0.5μm

型號	外形寸測量	內尺寸測量
JD25-D	（0.5+L/200）μm	(1+L/100)μm，其中L為測量尺寸，單位mm
JD25-C	0.5μm	1μm
JD25-H	0.4μm	0.8μm

儀器外形尺寸：長960×寬390×高450
儀器凈重：150kg
儀器使用環境：室溫20℃±0.5℃，相對濕度不應超過60%

JD25-C軟件功能：
測量功能：外尺寸測量和相對測量，內尺寸、孔、外螺紋和內螺紋的測量；內、外尺寸準確度檢定；
數據顯示：光柵數據大字符顯示，數據公英制轉換，圖形化人工找轉折點；
誤差修正：光柵示值修正；
提示功能：實時提示測量操作步驟；
輸出功能：可輸出至EXCEL 進行數據處理；
數據處理：數據的保存、打開、刪除，可通過人工輸入長度值。
