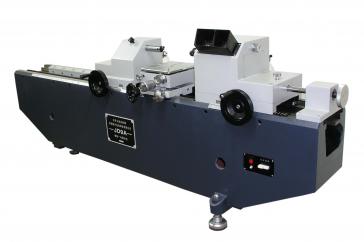

JD9A投影式測長機，量程：1000mm
型號：JD9A
產品時間：2016/8/11 18:37:47
簡要描述：
JD9A投影式測長機，量程：1000mm JD3 JD3A JD20 JD20B JD22A JD25-D JD25-C JD25-H JD36 JD36-H JD9A JD21 JD10A JDS1000 JDS2000 JDS3000 JDS6000 JDJ1000 JDJ2000 JDJ3000 JDQ1000 JDQ2000 JDQ3000 JDQ6000 JD51 JSG2 JX20
JD9A投影式測長機，量程：1000mm
產品特點
基座采用鑄鐵，經長期自然時效處理，確保足夠鋼性和穩定性；
利用愛賓斯坦光學原理，實時修正阿貝誤差保證了測量度；
投影讀數屏采用新穎投影系統，像質清晰；
工作臺可多方向運動、旋轉和偏擺，方便各種形狀零件的檢測；
測量附件齊，使用范圍廣。
產品用途
投影一米、二米、三米測長機是一種大型密長度測量的計量?jī)x器。它能地測量一些超長工件的內外尺寸，可用比較法檢定尺寸大于100mm的四、五等量塊，可直接測量外徑千分尺的校對量棒及內徑千分尺和自制量棒，還可測量各種卡板的內尺寸、內孔直徑和外螺紋中徑等。廣泛用于航天航空業、機械制造業、科研院所等行業的檢查站和計量部門。
技術參數
測量范圍
外尺寸： 0-1000
內尺寸 ： 13.5-900
大小測鉤深度： 5-50
外螺紋中徑測量： 0-140mm
小分度值：0.001mm
度指標
微米分劃尺的示值誤差：
±60μm范圍內≤±0.20μm
超過±60μm范圍內≤±0.25μm
毫米分劃尺的示值誤差≤±(0.6+L/200)μm
分米分劃尺的示值誤差≤±(0.5+L/100)μm
其中L為測量值，單位mm
測量軸示值變動性
外尺寸測量：≤0.1μm
內尺寸測量：≤0.5μm
測量力(N)
外尺寸測量：2±0.4
內尺寸測量：1.5～2
工作臺（mm ）
垂向行程：0～70
橫向行程：0～40
水平位置縱向浮動行程：10
橫向測微鼓分度值：0.01
工作臺荷重：10kg
頂針架夾持直徑（mm ）
當長度在0～170時 ф140
當長度在170～210時ф130
V型支架
高度調節范圍：>28
支承工件直徑范圍：至ф30mm
量塊支架：支承量塊長度至1000mm
量塊研合架：量塊架研合長度至 100mm
V型鐵工作范圍：至ф45mm
環境要求：室內溫度20℃±1℃，相對濕度小于60%
儀器外形尺寸JD9A 1980×450×750
