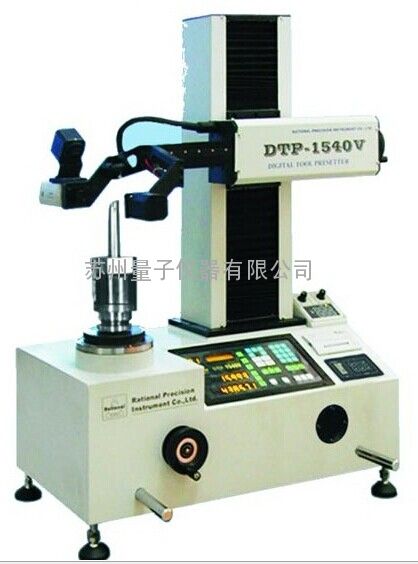

影像式刀具預調儀DTP-1540V
型號：DTP-1540V
產品時間：2016/8/11 20:57:05
簡要描述：
影像式刀具預調儀DTP-1540V
影像式刀具預調儀DTP-1540V
DTP-1540V用途:
DTP-1540V是集光、機、電與視頻技術于一體的刀具預調檢測儀。主要適用于測量數控機床、 加工中心和柔性制造單元上所使用的鏜銑類刀具切削刃的坐標位置，并能檢查刀尖的角度、圓角及刃口的情況。
DTP-1540V技術規格參數:
|
主軸 |
根據客戶需求可選配BT50、BT40或BT30主軸 |
|
測量范圍 |
直徑(X向): Φ300mm 高度(Z向): 30~400mm |
|
數字測量系統 |
光柵尺分辨力(X﹑Z軸):0.0005mm |
|
DTP-1540數顯表﹐可測量刀具直徑(半徑)﹑高度﹑圓弧﹑角度﹑切削角﹑后斜角等 |
|
|
腳踏開關采樣﹐RS232輸出﹐打印機輸出 |
|
|
影像瞄準系統 |
高分辨率CCD攝像機﹐17〞彩色顯示器(集成十字線功能) |
|
0.5X物鏡﹐總視頻放大倍率約為20X |
|
|
測量瞄準基準:視頻十字線 |
|
|
照明系統 |
輪廓光為L(zhǎng)ED光源﹐表面光為24V 20W鹵素光源,兩者亮度可調. |
|
儀器外形尺寸 (L×W×H) |
780×530×950(mm) |
|
儀器重量 |
約90㎏ |
