你的位置：首頁 > 產品展示 > 幾何測量?jī)x器 > 影像儀2.5次元 > 新天影像儀 > JVB150輕量化視頻測量?jī)x，2.5次元測量?jī)x
產品詳細頁

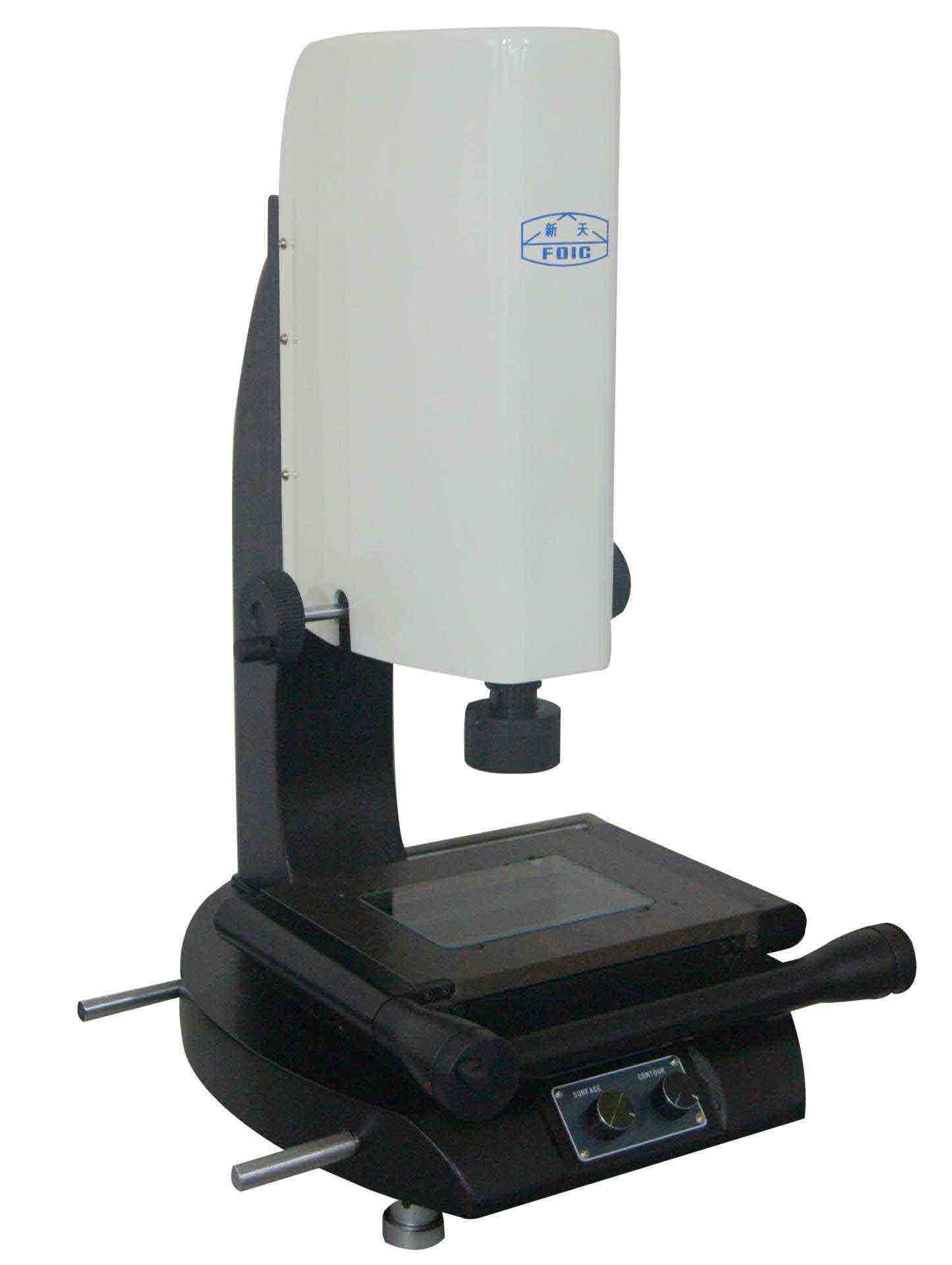

JVB150輕量化視頻測量?jī)x，2.5次元測量?jī)x
型號：JVB150
產品時間：2017/1/12 13:01:08
簡要描述：
JVB150輕量化視頻測量?jī)x，2.5次元測量?jī)x特點： 1、儀器主體采用鋁合金材料,體積小質量輕,便于搬運； 2、獨特的工作臺設計,體積小、外形美觀; 3、傳動采用進口消除間隙絲桿,保證傳動手輪旋轉舒適且無間隙； 4、鏡頭：0.7X-4.5X定倍卡位鏡頭。 5、X、Y裝有光柵尺，定位度高，Z軸選配安裝光柵尺后可做高度測量。
JVB150輕量化視頻測量?jī)x，2.5次元測量?jī)x用途：
手機配件、家電制品、連接器、機械配件、
密夾冶具、塑膠、五金、電腦周邊行業、 密沖壓件等的測量。
JVB150輕量化視頻測量?jī)x，2.5次元測量?jī)x特點：
1、儀器主體采用鋁合金材料,體積小質量輕,便于搬運；
2、獨特的工作臺設計,體積小、外形美觀;
3、傳動采用進口消除間隙絲桿,保證傳動手輪旋轉舒適且無間隙；
4、鏡頭：0.7X-4.5X定倍卡位鏡頭。
5、X、Y裝有光柵尺，定位度高，Z軸選配安裝光柵尺后可做高度測量。
技術參數
|
型號
|
JVB150
|
|
(X/Y/Z軸)量測行程
|
150×100×100
|
|
機尺寸
|
480×460×620
|
|
工作臺承重
|
10Kg
|
|
X,Y軸測量度
|
（3+L/200）um
|
|
重復性
|
2 um
|
|
光柵尺分辨率
|
1 um
|
|
CCD
|
1/3″彩色41萬像素
|
|
放大倍率
|
光學放大率：0.7--4.5X，影像放大率：28--180X
|
|
光源
|
LED冷光源
|
|
操作方式
|
手動
|
軟件介紹：
1、基本幾何測量：可測量點、多點、線、圓、圓弧、橢圓、矩形及樣條曲線；
2、測量功能豐富：可自動尋找邊界點、自動線測量、自動圓測量、自動圓弧測量；可進行自動線識別、自動圓識別、自動圓弧識別；可框選點、線、圓、多圓、圓弧、橢圓；還可鼠標人工采點；
3、組合元素測量：對點、線、圓進行組合，能實現點、線、圓之間的距離、夾角、交點的幾何運算功能；
4、形位誤差測量：可測量平行度、垂直度、傾斜度、位置度、同心度及對稱度；
5、坐標系設定：可針對原始坐標進行坐標平移、坐標旋轉、坐標原點變換或者重新設定坐標系；
6、尺寸標注：可在繪圖窗口標注長度、角度、半徑、直徑，操作方便快捷，如同使用CAD軟件；
7、檢測結果輸出：圖形及測量結果可用WORD、EXCEL、DXF及報表的方式輸出
8、自動對焦功能：通過調節Z軸，產生對焦指示曲線，軟件判斷出焦距位置，可有效減少人工對焦誤差；
9、小窗口放大功能：軟件右下角小窗口可對視頻窗口進行局部放大，有助于更的瞄準工件；
10、CAD窗口：獨有的CAD窗口移植三坐標理念，讓客戶更形象的了解被測工件；
11、測量資料統計（SPC）：可根據工件測量要求，自行編輯數據統計表；
學習功能：進行批量檢測時只需進行一次測量路徑編程，然后設定測量次數，可自動完成測量過程（此功能于CNC型）
