視像測量系統QS250Z
型號：QS250Z
產品時間：2017/1/12 13:19:42
簡要描述：
視像測量系統QS250Z 1、表面、輪廓和光纖環行燈照明選擇允許用戶配置QS照明以滿足不同測量需求。 2、基于WindowsR的QSPAK軟件功能強大，使用方便，可以提供寬測理光譜和分析功能。 3、具備調焦、自動調焦、測量回放、單擊邊緣探測、圖像顯示、和48種不同宏程序等功能，針對部分通用零件特點，還具有圖形匹配功能。 4、可以由鼠標或多功能控制盒選件控制工作臺。
Quick Scope
359系列-CNC/手動視像測量系統

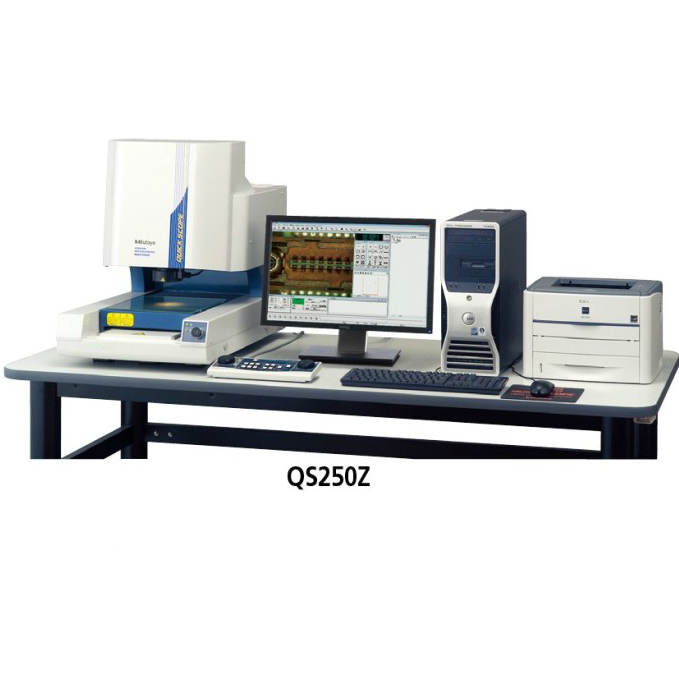

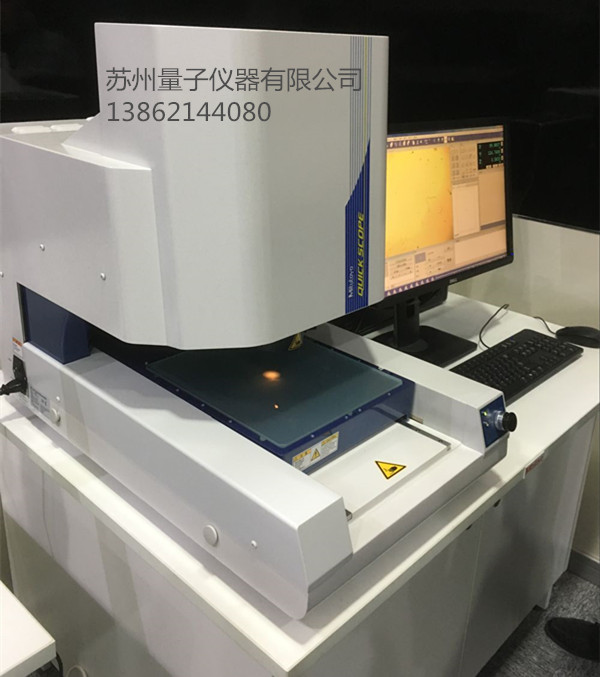

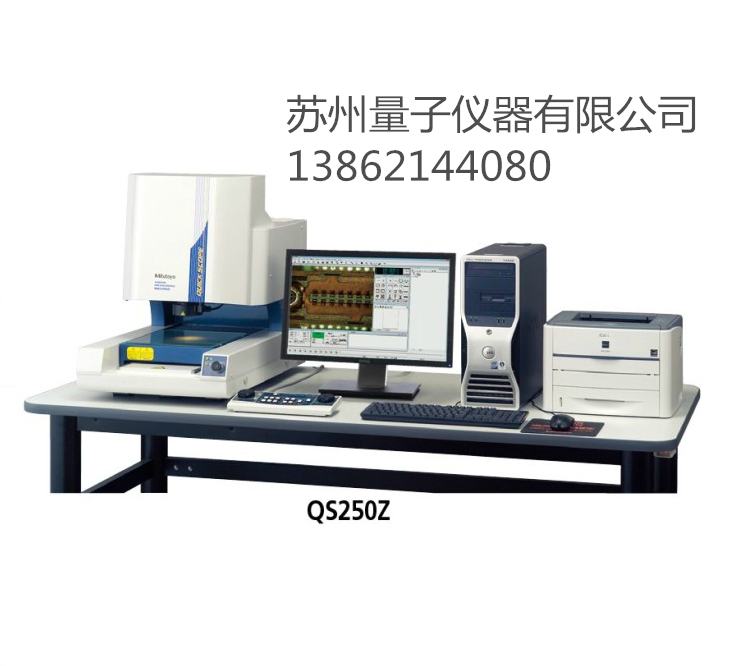

日本三豐品牌 MITUTOYO QS250Z 視像測量系統
特點：CNC型
1、表面、輪廓和光纖環行燈照明選擇允許用戶配置QS照明以滿足不同測量需求。
2、基于WindowsR的QSPAK軟件功能強大，使用方便，可以提供寬測理光譜和分析功能。
3、具備調焦、自動調焦、測量回放、單擊邊緣探測、圖像顯示、和48種不同宏程序等功能，針對部分通用零件特點，還具有圖形匹配功能。
4、可以由鼠標或多功能控制盒選件控制工作臺。

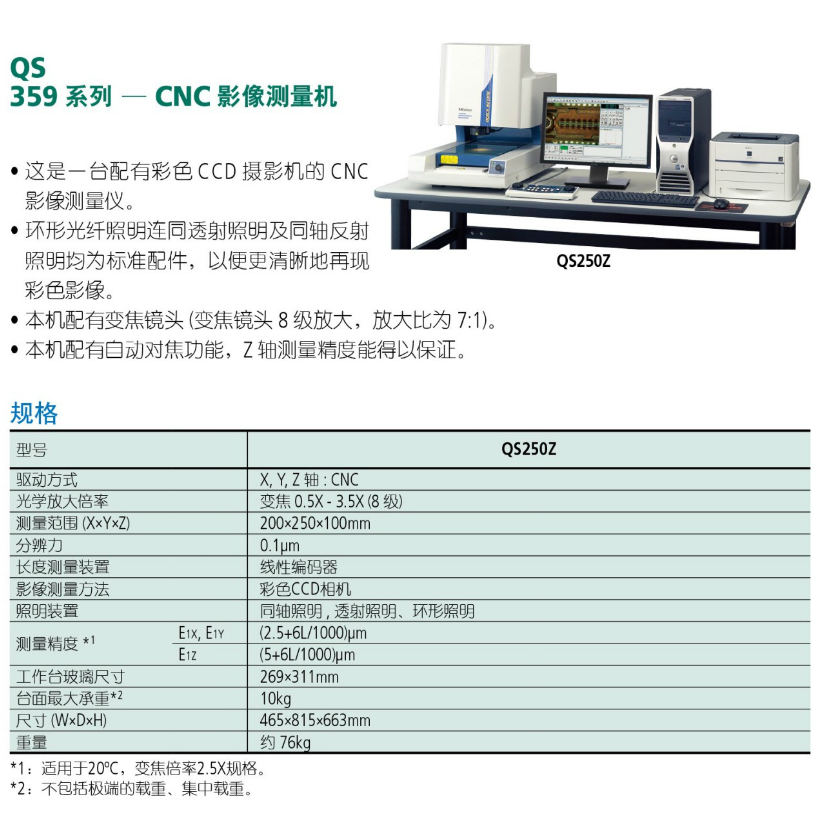

性能參數：
|
型號 |
QS200 |
QS250 |
QS200Z |
QS250Z |
|
|
測量范圍 |
X軸 |
200mm |
200mm |
200mm |
250mm |
|
Y軸 |
200mm |
250mm |
200mm |
250mm |
|
|
Z軸 |
100mm |
100mm |
100mm |
100mm |
|
|
分辨率 |
0.5μm |
||||
|
長度基準型 |
線性編碼器 |
||||
|
測量度(20℃)* |
XY: (2.5+6L/1000)μm,Z: ( 5+6L/1000)μm |
||||
|
放大倍率 |
物鏡 |
2.5X,1X,5X |
2.5X,1X,5X |
0.5X-3.5X變焦 |
0.5X-3.5X變焦 |
|
監視器 |
105X(到2.5X) |
105X(到2.5X) |
21X-147X |
21X-147X |
|
|
圖像探測器 |
彩色CCD照相機 |
||||
|
照明 |
表面：同軸光，光纖環行照明 輪廓：透射光 |
||||
|
工作臺玻璃尺寸 |
269×261mm |
269×311mm |
269×261mm |
269×311mm |
|
|
工件高度 |
110mm |
110mm |
110mm |
110mm |
|
|
臺面承重 |
10kg |
10kg |
10kg |
10kg |
|
|
尺寸(W×D×H),重量 |
465×815×663mm,76kg |
||||
使用2.5X物鏡或焦距調整為2.5X(監控器倍率：105X),L為測量長度
特點：手動型
1、的表面觀察型號，可以對各種工件進行測量。
2、分辨率可達0.1μm，Z軸范圍可達150mm。
3、電動調焦功能可以簡便快速的進行倍率轉換。(倍率固定型:QS-L2010/AFB)
4、良好的照明功能可以變換照明設置以滿足不同工件需要。
5、工作臺上的快速釋放系統可以瞬間將快速運動模式轉換為細運動。
6、快速導航功能允許用戶迅速完成重復測量。
7、QS-L2010/AFB和QS-L2010Z/AFB帶有自動調焦功能。
性能參數：
|
型號 |
QS-L2010/AFB |
QS-L2010Z/AFB |
QS-L2010ZB |
QS-E2010B |
|
|
測量范圍(x軸/Y軸/Z軸) |
200×100×150mm |
||||
|
分辨率 |
0.1μm |
||||
|
長度基準型 |
線性編碼器 |
||||
|
測量度(20℃)* |
XY: (3+20L/1000)μm,Z: ( 5+6L/1000)μm |
||||
|
放大倍率 |
物鏡 |
2.5X,1X,5X |
0.5X-3.5X變焦 |
0.5X-3.5X變焦 |
2.5X,1X,5X |
|
監視器 |
105X(到2.5X) |
21X-147X |
21X-147X |
105X(到2.5X) |
|
|
圖像探測裝置 |
彩色CCD照相機 |
彩色CMOS照相機 |
|||
|
照明 |
表面：同軸光，光纖環行照明 輪廓：透射光 |
||||
|
工作臺玻璃尺寸 |
269×261mm |
269×311mm |
269×261mm |
269×311mm |
|
|
工件高度 |
150mm |
150mm |
150mm |
150mm |
|
|
臺面高度 |
10kg |
10kg |
10kg |
10kg |
|
|
尺寸(W×D×H),重量 |
618×700×676mm,56kg(618×752×682mm,57kg:QS-E1020B) |
||||
使用2.5X物鏡或焦距調整為2.5X(監控器倍率：105X),L為測量長度
