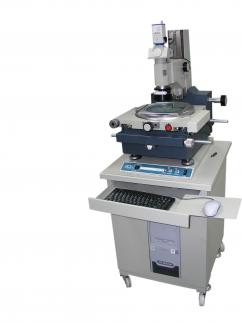

新天JX14C 雙圖像處理大型工具顯微鏡

型號:JX14C

產品時間:2017/5/27 13:06:38

簡要描述:

新天光電,新天投影儀,新天光柵尺,新天工具顯微鏡,新天光學計,新天影像儀,新天測長儀

新天JX14C 雙圖像處理大型工具顯微鏡



用途:


工具顯微鏡分為大型工具顯微鏡和工具顯微鏡。根據產品的性能特點分為:數字式、數據處理式、圖像處理式等多種,具有較高的測量度,可以滿足不同用戶的測量需求。

工具顯微鏡是一種測量用途極為廣泛的計量儀器,該儀器能測量各種工件的尺寸、角度、形狀和位置,以及螺紋制件的各參數。適用于機器制造業、工具制造業、模具制造業、儀器儀表業、事工業、航空航天及汽車制造、電子行業、塑料與橡膠行業的計量室、檢查站和高等院校以及科研院所等。儀器帶有光學定位器、頂針架、分度頭、測高裝置、雙像目鏡、輪廓目鏡等多種附件,可對機械零件、量具、刀具、夾具、模具、電子元器件、電路板、沖壓件、塑料及橡膠制品進行質量檢驗和控制。

其典型測量對象有:

各種成型零件如樣板、樣板車刀、沖模和凸輪的形狀;

螺紋塞規、絲杠和蝸桿等外螺紋的中徑、大徑、小徑、螺距、牙型半角;

齒輪滾刀的導程、齒形和牙型角;

鉆模或孔板上孔的位置度,鍵槽的對稱度等形位誤差;

特點:


采用光電數顯技術,以密光柵尺作為XY軸測量元件,測量長度數字顯示,讀數直觀,檢測方便;

采用數碼圖像技術,自動識別輪廓邊界,減少人為誤差,提高操作效率;

配有功能強大的影像測量軟件,完成復雜的測量工作,數據能與CAD通訊;

主顯微鏡可左右偏擺,適用于螺旋狀零件的測量;

透射、反射照明均采用LED發光管照明,發熱量低,壽命長;

具有快速移動和微動裝置,并可迅速切換;

帶有頂針架、V型支架、光學定位器等多種附件,使用范圍廣。




技術參數:



測量范圍:150mm×75mm

分辨率:0.001mm

準確度:(2+L/50)um(其中L為被測長度,

單位:mm)

圓工作臺

直徑:φ190mm(玻璃)

      φ280mm(金屬)

角度分劃范圍:0°~360°

測角分劃值:3′

工作臺承重:20kg

主顯微鏡立柱

傾斜范圍:±12°

傾斜角度分劃值:30′

光學定位器

小探測孔徑:φ5mm

探測深度:15mm

測量力:0.1N

頂針架

夾持直徑:φ70mm

夾持長度:190mm

物鏡:





物鏡放大率 總放大率 工作距離 圖像放大倍率
10× 79.2mm 40×
30× 69.3mm 120×
50× 50mm 200×





屏幕圖像范圍 屏幕圖像范圍
1/2″≈5.2×4.1 1/3″=4.1×3.1
1/2″≈1.7×1.4 1/3″=1.4×1.0
1/2″≈1.0×0.8 1/3″=0.8×0.6

環境要求:室溫20±1℃,相對濕度40%-60%RH

儀器外形尺寸:

長720 × 寬460 × 高600

儀器質量:100kg
