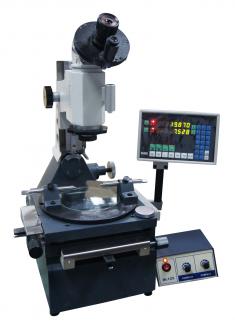

新天JX14B1數字式大型工具顯微鏡
型號：JX14B1
產品時間：2017/5/27 13:50:08
簡要描述：
新天光電，新天投影儀，新天光柵尺，新天工具顯微鏡，新天光學計，新天影像儀，新天測長儀
新天JX14B1數字式大型工具顯微鏡
用途：
工具顯微鏡分為大型工具顯微鏡和工具顯微鏡。根據產品的性能特點分為：數字式、數據處理式、圖像處理式等多種，具有較高的測量度，可以滿足不同用戶的測量需求。
工具顯微鏡是一種測量用途極為廣泛的計量?jī)x器，該儀器能測量各種工件的尺寸、角度、形狀和位置，以及螺紋制件的各參數。適用于機器制造業、工具制造業、模具制造業、儀器儀表業、事工業、航空航天及汽車制造、電子行業、塑料與橡膠行業的計量室、檢查站和高等院校以及科研院所等。儀器帶有光學定位器、頂針架、分度頭、測高裝置、雙像目鏡、輪廓目鏡等多種附件，可對機械零件、量具、刀具、夾具、模具、電子元器件、電路板、沖壓件、塑料及橡膠制品進行質量檢驗和控制。
其典型測量對象有：
各種成型零件如樣板、樣板車刀、沖模和凸輪的形狀；
螺紋塞規、絲杠和蝸桿等外螺紋的中徑、大徑、小徑、螺距、牙型半角；
齒輪滾刀的導程、齒形和牙型角；
鉆模或孔板上孔的位置度，鍵槽的對稱度等形位誤差；
特點：
測角目鏡上有用于瞄準的主目鏡和用于角度讀數的小目鏡。它的用途十分廣泛，一般用于測量角度、螺紋及在坐標測量時用于瞄準。
主顯微鏡可左右偏擺，適用于螺旋狀零件的測量。
主顯微鏡能配多種目鏡和物鏡，視場范圍大，成像清晰。
采用光電數顯技術，以密光柵尺作為XY軸測量元件，讀數直觀，檢測方便。
工作臺可以快速移動，也可以細的微動，通過旋轉手輪還可做旋轉運動，方便測量角度。工作臺帶有頂針架，方便測量軸類零件。
。
技術參數：
測量范圍：100mm×50 mm
分辯率：0.001mm
準確度：（2+L/50）μm（其中L為長度，單位為mm）
工作臺
圓工作臺直徑：115mm
工作臺承重: 2kg
顯微鏡立柱
顯微鏡Z向移動范圍：90mm
顯微鏡立柱傾斜范圍 ：±10°
測角目鏡
角度分劃范圍 ：0～360°
測角目鏡測量角度： 1′
輪廓目鏡
角度分劃范圍：±7°
角度分劃值：10′
頂針架
夾持直徑φ50mm，夾持長度 ：110mm
光學定位器
孔徑大于5毫米時測孔的深度：15mm
測量力：0.1N
測量的穩定性： 0.001mm
物鏡
| 總放大率 | 物鏡放大率 | 工作距離 | 物方視場 |
| 1× | 10× | 79.2mm | Φ20mm |
| 3× | 30× | 69.3mm | Φ6.6mm |
| 5× | 50× | 50mm | Φ4mm |
使用雙象目鏡時物鏡工作距離與視場直徑
| 總放大率 | 物鏡放大率 | 工作距離 | 物方視場 |
| 1× | 14.7× | 35.7mm | Φ13mm |
| 3× | 42× | 64mm | Φ4.6mm |
| 5× | 65.1× | 48mm | Φ2.9mm |
雙像目鏡合像的誤差＜0.001mm
環境要求：
室溫20±3℃，相對濕度40％－70％RH。
儀器外型尺寸：長600 × 寬350 × 高530
儀器質量：46kg
