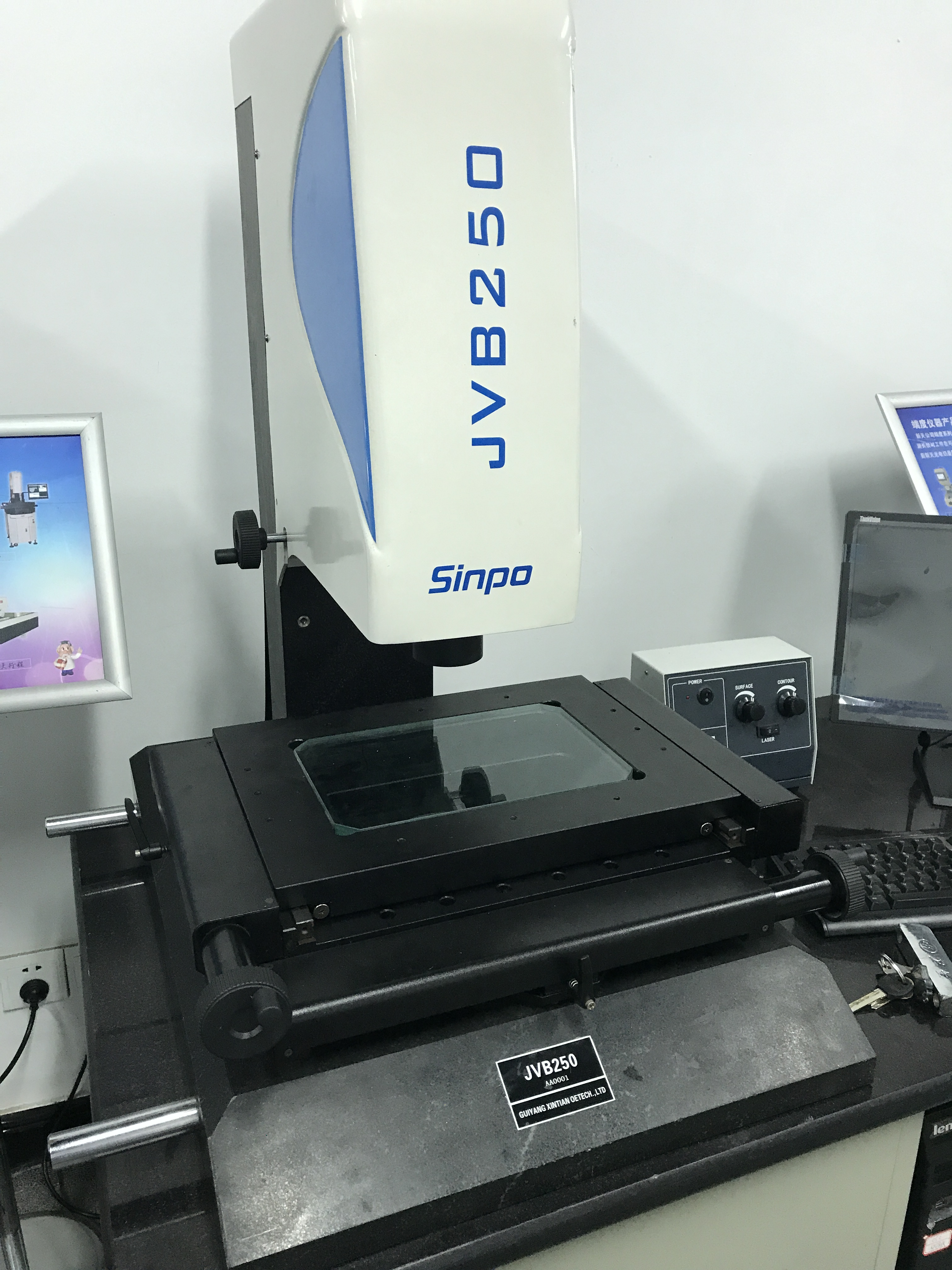

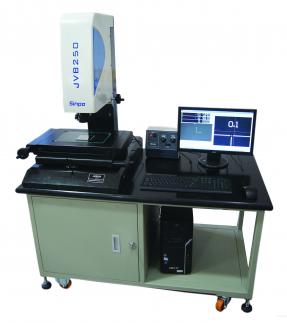

JVB手動型視頻測量?jī)x系列JVB150，JVB2500，JVB300，JVB400
型號：JVB150，JVB2500，JVB300，JVB400
產品時間：2017/7/2 14:43:32
簡要描述：
JVB150，JVB2500，JVB300，JVB400，JVB手動型視頻測量?jī)x系列視頻測量?jī)x是建立在CCD數位影像的基礎上，依托計算機屏幕測量技術和空間幾何運算軟件，實現測量的檢測設備。 手動型JVB系列:結構設計比較簡單，軟件具備了測量幾何元素及組合元素、形位公差評定、坐標系設定、測量數據輸出等基本功能。
JVB150，JVB2500，JVB300，JVB400，JVB手動型視頻測量?jī)x系列
應用領域：JVB手動型視頻測量?jī)x系列是建立在CCD數位影像的基礎上，依托計算機屏幕測量技術和空間幾何運算軟件，實現測量的檢測設備。
手動型JVB系列:結構設計比較簡單，軟件具備了測量幾何元素及組合元素、形位公差評定、坐標系設定、測量數據輸出等基本功能。
產品簡介：
主體采用高度花崗巖底座，強度高，穩定性好。
JVB150采用獨特的工作臺設計,體積小、外形美觀。
采用密傳動消除絲桿間隙,保證傳動手輪旋轉舒適且無間隙。
鏡頭：0.7X-4.5X定倍卡位鏡頭。
Z軸選配安裝光柵尺后可做高度測量。
適用于手機配件、家電制品、機械配件、密夾具、塑膠、五金、電腦周邊行業、密沖壓件等的測量。
| 類別 | 手動型視頻測量?jī)x/ | |||
| 產品型號 | JVB150 | JVB2500 | JVB300/ | JVB4000 |
| 測量行程 | 150×100×100 | 250×150×200 | 300×200×200 | 400×300×200 |
| 儀器外型尺寸 | 480×460×620 | 600×700×870 | 600×700×870 | 910×985×960 |
| 儀器重量(KG) | 75 | 230 | 250 | 400 |
| 機臺承重 | 10 | 30 | ||
| 測量分辨率 | 1um | 0.5um | ||
| 測量度 | (3+L/200)um | |||
| 重復性 | 2um | |||
| 操作方式 | 手動 | |||
| 放大倍率 | step zoom 光學0.7-4.5X,影像28-180X | |||
| 軟件 | FOIC手動軟件（可選SINPO-M軟件） | |||
| CCD | 41萬像素彩色CCD | |||
| 電源供電 | 110-220V | |||
| 適合環境 | 溫度:20±5℃,濕度:45%-75% | |||
| 光源 | 程控LED冷光源 | 程控3環8區LED冷光源（可選配5環8區） | ||
