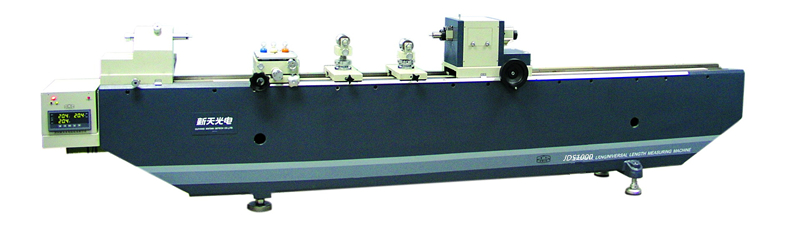

JDS3000光柵式測長機，3000mm
型號：JDS3000
產品時間：2016/8/11 19:05:03
簡要描述：
JDS3000光柵式測長機，3000mm JD3 JD3A JD20 JD20B JD22A JD25-D JD25-C JD25-H JD36 JD36-H JD9A JD21 JD10A JDS1000 JDS2000 JDS3000 JDS6000 JDJ1000 JDJ2000 JDJ3000 JDQ1000 JDQ2000 JDQ3000 JDQ6000 JD51 JSG2 JX20
JDS3000光柵式測長機，3000mm
JDS3000光柵式測長機-產品特點
光柵材料膨脹系數與鋼相同，受環境溫度影響?。?br /> 采用計算機數據處理技術，配合一維測量軟件，能完成各種復雜測量工作；
工作臺可多方向運動和偏擺，適用于不同形狀零件的測量；
帶有測傾傳感器，軟件實時補償阿貝誤差；
帶有溫度傳感器，軟件實時補償溫度影響。
JDS3000光柵式測長機--產品用途
光柵一米、二米、三米測長機是一種密大尺寸計量儀器。它能地測量一些超長工件的內外尺寸。典型測量對象有：測量各種卡板的內外尺寸、內孔直徑和外螺紋中徑，檢定四、五等級量塊和外徑千分尺的校對量棒、內徑千分尺和專用量棒等。該儀器廣泛用于包括航空航天工業、鐵路機車制造業在內的各大型機械制造行業、科研院所、計量檢定所等部門。
JDS3000光柵式測長機--技術參數
測量范圍 （mm）
| 測量范圍 | JDS1000 | JDS2000 | JDS3000 |
| 外尺寸 | 0-1000 | 0-2000 | 0-3000 |
| 內尺寸 | 30-900 | 30-1900 | 30-2900 |
外螺紋中徑測量至140mm
測量分辨率： 0.2um
示值誤差: ±（0.5＋L/200）μm，L為被測長度, 單位：mm
環境要求：室溫 20℃±1℃
阿貝測軸移動范圍：±25mm
測量力(N): 1N 1.5N 2.5N
測帽內徑配合尺寸：φ6H7
測量桿與測帽內徑配合外徑尺寸：φ6g6
工作臺
垂向行程：0—70
橫向行程：0—40
水平位置縱向浮動行程：10
旋轉：＞±3°
擺動：＞±3°
橫向測微鼓分度值： 0.01
工作臺承重：10kg
頂針架夾持直徑
當長度在0～170時：φ140
當長度在170～210時：φ130
V形支架
高度調節范圍：> 28mm
支承工件直徑：φ30mm
量塊支架：支承量塊長度范圍 0～1000mm
量棒支架：支承量棒長度范圍 0～1000mm
量塊架：研合量塊長度范圍 0～1000mm
V形鐵：工作范圍至φ30
環境要求：室溫20℃±1℃，相對濕度≤60%RH
儀器外形尺寸與重量：
|
型號 |
儀器外形尺寸 長*寬*高 |
儀器質量kg |
|
|
主機 |
附件 |
||
|
JDS1000 |
1980*450*750 |
650 |
300 |
|
JDS2000 |
2980*450*800 |
1200 |
300 |
|
JDS3000 |
4000*450*850 |
1800 |
300 |
