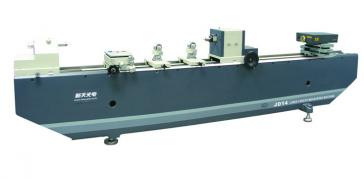

JDJ1000激光測長機，1000mm、2000mm、3000mm
型號：JDJ1000/JDJ2000/JDJ3000
產品時間：2016/8/11 19:15:30
簡要描述：
JDJ1000激光測長機，1000mm、2000mm、3000mm JD3 JD3A JD20 JD20B JD22A JD25-D JD25-C JD25-H JD36 JD36-H JD9A JD21 JD10A JDS1000 JDS2000 JDS3000 JDS6000 JDJ1000 JDJ2000 JDJ3000 JDQ1000 JDQ2000 JDQ3000 JDQ6000 JD51 JSG2 JX20
JDJ1000激光測長機，1000mm、2000mm、3000mm
激光測長機JDJ1000/JDJ2000/JDJ3000
產品特點
底座采用鑄鐵制造，箱體式封閉結構，具有足夠的剛性和穩定性；
測量基準采用Renishaw激光干涉儀,設計上完符合阿貝原理，從而能達到較高測量度；
測長機帶有環境溫度自動補償系統，溫度帶來的測量誤差進行自動補償；
采用計算數據處理技術，配合一維測量軟件，能完成各種復雜測量工作；
帶有測鉤、頂針架、V型支架等多種附件，可以完成各種內外尺寸的密測量；
產品用途
技術參數
測量范圍 （mm）
|
測量范圍 |
JDJ1000 |
JDJ2000 |
JDJ3000 |
|
外尺寸 |
0-1000 |
0-2000 |
0-3000 |
|
內尺寸 |
30-900 |
30-1900 |
30-2900 |
外螺紋中徑測量至M140mm
測量分辨率：0.01μm
示值誤差：
外尺寸示值誤差： ±(0.5+L／500) μm L為測量長
度,單位mm
內尺寸示值誤差： ±(1.5+L／500) μm L為測量長
度,單位mm
雷尼紹ML10 Gold 激光器
激光度： ±0.7μm/m
分辨率： 0.01μm
工作原理：單色光干涉穩頻法
環境要求：室溫 20℃±1℃，每小時溫度變化不應超過0.3℃
測量力(N): 1.5N 2.5N
測帽內徑配合尺寸：φ6H7
測量桿與測帽內徑配合外徑尺寸：φ6g6
工作臺
垂向行程： 0—70
橫向行程： 0—40
水平位置縱向浮動行程：10
旋轉： ＞±3°
擺動： ＞±3°
橫向測微鼓分度值：0.01
工作臺承重：10kg
頂針架夾持直徑
當長度在0～170時：φ140
當長度在170～210時：φ130
V形支架
高度調節范圍： > 28mm
支承工件直徑： φ30mm
量棒支架：支承量棒長度范圍 0～1000mm
量塊架：研合量塊長度范圍 0～1000mm
V形鐵：工作范圍至φ30
|
型號 |
儀器外形尺寸 長*寬*高 |
儀器質量kg |
|
|
主機 |
附件 |
||
|
JDJ1000 |
1980*450*750 |
650 |
300 |
|
JDJ2000 |
2980*450*800 |
1200 |
300 |
|
JDJ3000 |
4000*450*850 |
1800 |
300 |
