JVB300T手動探針式視頻儀，JVB250T，JVB400T
型號：JVB300T
產品時間：2017/7/2 14:10:39
簡要描述：
JVB300T手動探針式，JVB250T，JVB400T是建立在CCD數位影像的基礎上，依托計算機屏幕測量技術和空間幾何運算軟件，實現測量的檢測設備。 探針型JVB-T系列：配合三維測量軟件，可以實現工件的三維元素測量。

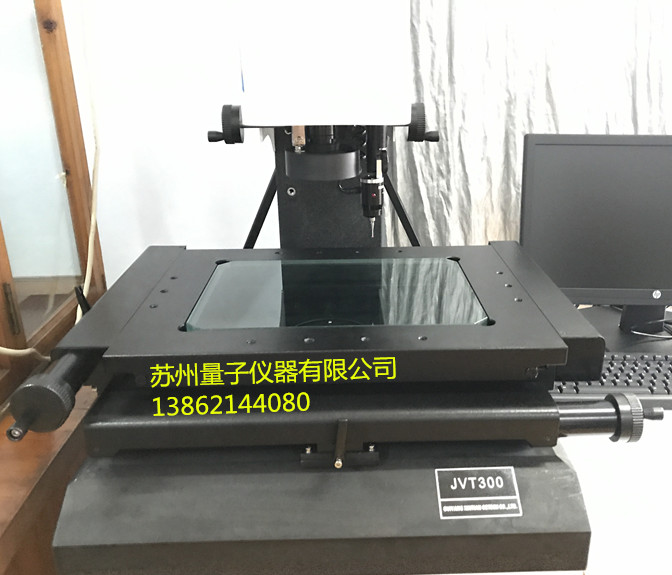

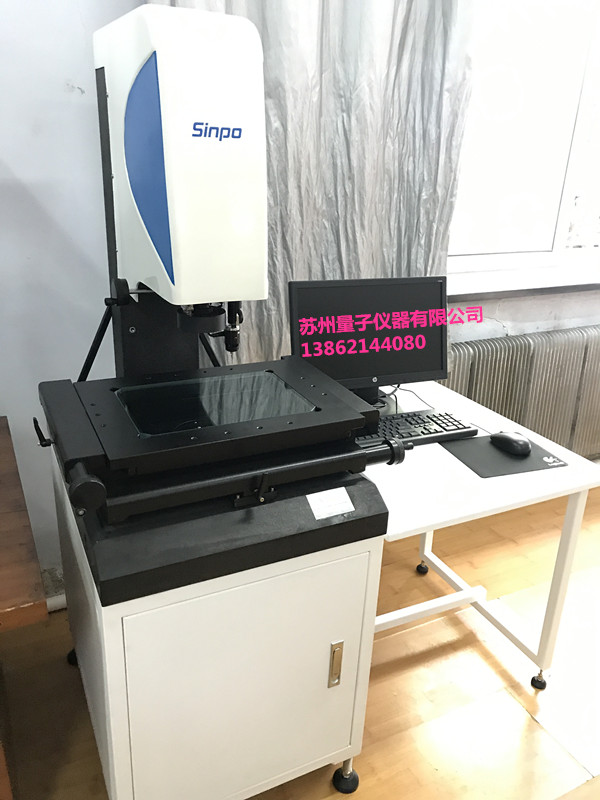

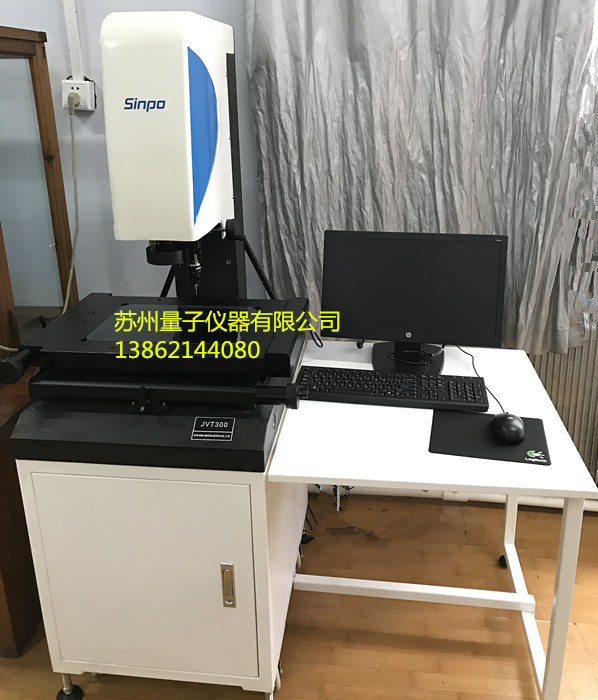

JVB300T手動探針式視頻儀
視頻測量?jī)x是建立在CCD數位影像的基礎上，依托計算機屏幕測量技術和空間幾何運算軟件，實現測量的檢測設備。
探針型JVB-T系列：配合三維測量軟件，可以實現工件的三維元素測量。
JVB300T手動探針式視頻儀 特點：
主體采用高度花崗巖底座，強度高，穩定性好。
Z軸采用密直線滑塊導軌加配重塊，升降受力均衡。
鏡頭：0.7X-4.5X定格卡位鏡頭。
手動探針型視頻測量?jī)x，采用接觸測量，能實現空間坐標點位的測量，方便測出各種零件的三維輪廓尺寸、形狀及位置度。
適用于手機配件、家電制品、機械配件、密夾具、塑膠、五金、電腦周邊行業、密沖壓件等的測量。
JVB300T手動探針式視頻儀-技術資料：
| 類別 | 手動探針型影像測量?jī)x | ||
| 產品型號 | JVB250T | JVB300T | JVB400T |
| 測量行程 | 250×150×200 | 300×200×200 | 400×300×200 |
| 儀器外型尺寸 | 600×700×870 | 600×700×870 | 910×985×960 |
| 儀器重量 | 230 | 250 | 400 |
| 機臺承重 | 30 | ||
| 測量分辨率 | 0.5um | ||
| 測量度 | (3+L/200)um | ||
| 重復性 | 2um | ||
| 操作方式 | 手動 | ||
| 放大倍率 | step zoom 光學0.7-4.5X,影像28-180X | ||

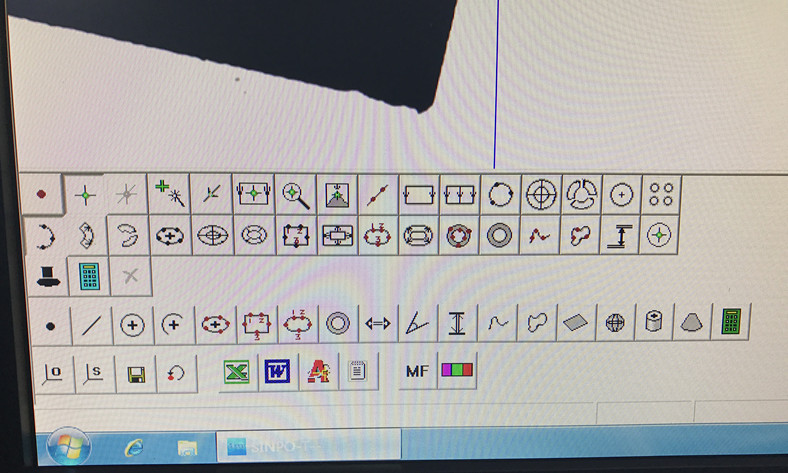

| 軟件 | SINPO-T軟件 | ||
| CCD | 41萬像素彩色CCD | ||
| 電源供電 | 110-220V | ||
| 適合環境 | 溫度:20±5℃,濕度:45%-75% | ||
| 光源 | 程控3環8區LED冷光源（可選配5環8區） | ||
| 備注 | 手動對焦測量高度、深度、SPC、探針測量功能（配RENISHAW測頭） | ||
