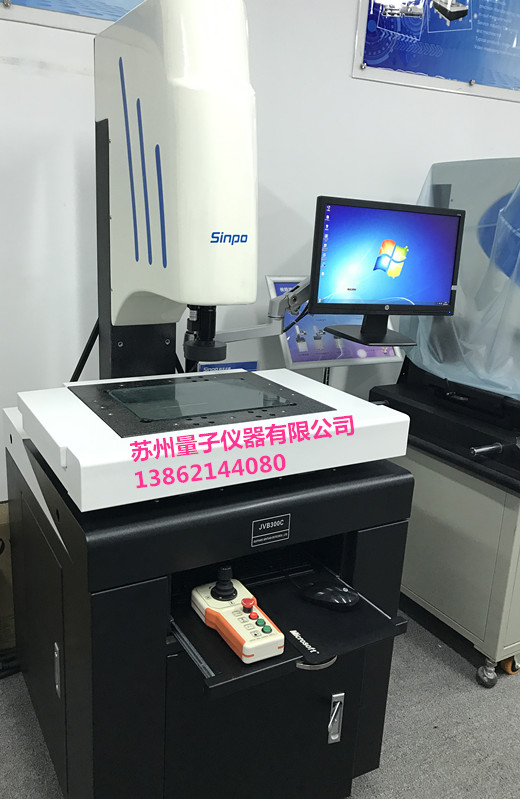

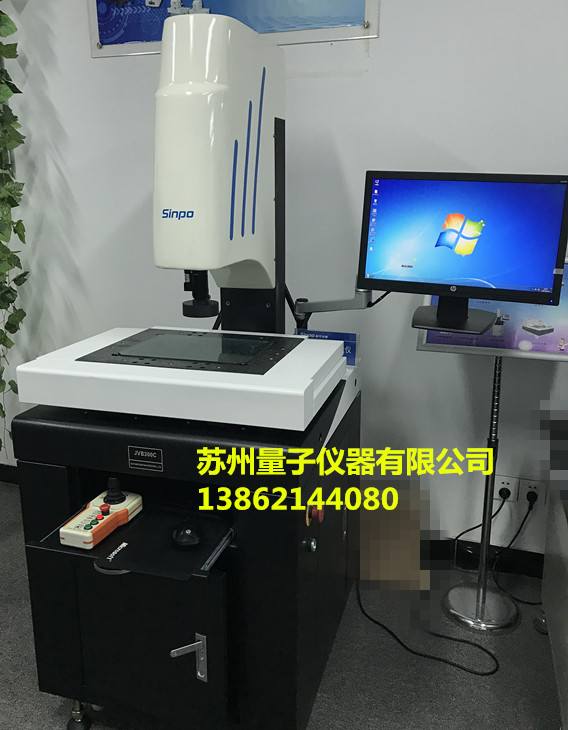

JVB300C自動視頻儀,JVB250C,JVB400C
型號：JVB300C
產品時間：2017/7/2 14:04:03
簡要描述：
JVB300C自動視頻儀主體采用高度花崗巖底座，強度高，穩定性好。 導軌直接架在雙零級花崗巖臺面上，保證導軌運行度。 集成化電路設計，軟件操作簡單，功能強大，穩定可靠。 適用于手機配件、家電制品、機械配件、密夾具、塑膠、五金、電腦周邊行業、密沖壓件等的測量。
JVB300C自動視頻儀,JVB250C,JVB400C
JVB300C特點：
主體采用高度花崗巖底座，強度高，穩定性好。
導軌直接架在雙零級花崗巖臺面上，保證導軌運行度。
集成化電路設計，軟件操作簡單，功能強大，穩定可靠。
適用于手機配件、家電制品、機械配件、密夾具、塑膠、五金、電腦周邊行業、密沖壓件等的測量。
視頻測量儀是建立在CCD數位影像的基礎上，依托計算機屏幕測量技術和空間幾何運算軟件，實現測量的檢測設備。
自動型JVB-C系列：采用了CNC控制系統，實現了數字化控制，可以完通過搖桿和鼠標來完成所有的測量工作，使得測量工作顯得更加的輕松自如。
JVB300C技術資料
| 類別 | 自動型影像測量儀 | ||
| 產品型號 | JVB250C | JVB300C | JVB400C |
| 測量行程 | 250×150×200 | 300×200×200 | 400×300×200 |
| 儀器外型尺寸 | 860×802×1738 | 860×802×1738 | 960×902×1768 |
| 儀器重量 | 330 | 350 | 500 |
| 機臺承重 | 30 | ||
| 測量分辨率 | 0.5um | ||
| 測量度 | (3+L/200)um | ||
| 測量速度 | X軸:150 Y軸:150 Z軸:80 | ||
| 重復性 | 2um | ||
| 機臺底座、立柱、工作臺材質 | 高度花崗巖 | ||
| 馬達控制方式 | 智能一體化控制(鼠標、搖桿) | ||
| 鏡頭 | 自主研發自動變焦鏡頭（可選配美國NAVITAR鏡頭） | ||
| 傳動方式 | 絲桿傳動 | ||
| 導軌、絲桿 | 中國臺灣上銀（HIWIN） | ||
| 放大倍率 | step zoom 光學0.7-4.5X,影像28-180X | ||

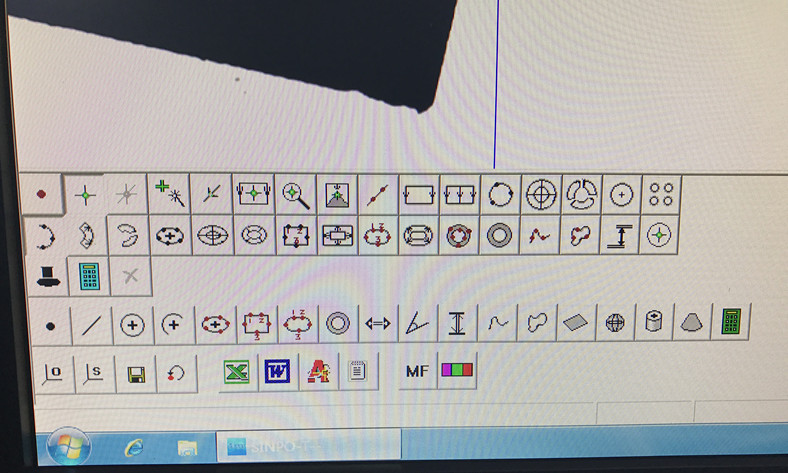

| 軟件 | FOIC軟件（可選SINPO-CNC） | ||
| CCD | 高清晰彩色專用CCD（可選配SONY高清晰CCD） | ||
| 電源供電 | 110-220V | ||
| 適合環境 | 溫度:20±5℃,濕度:45%-75% | ||
| 光源 | PCL角度智能程控照明系統：三環八區表面光+底部平行光 | ||
| 備注 |
自動測量、SPC |
||
